Tutoriel terrarium raspberry pi

L'idée m'est venu après la réception de mon Pi2 , d'utiliser mon premier Pi , un Pi1 B+ sur un projet concret , ayant un terrarium à la maison avec un serpent inoffensif , un serpent des blés , je me suis lancer la gestion du terrarium par le pi , contrôle du chauffage et de l’éclairage, et site web comme interface de contrôle et statistique.

Matériel nécessaire :

• un Raspberry Pi (le pi 1 B+ dans mon cas) avec son alim ,sa carte sd ou micro sd selon le modèle, une clé wi-fi .

• Filezilla ou winSCP sur votre PC (et savoir copier des fichiers du pi au PC et vis versa)

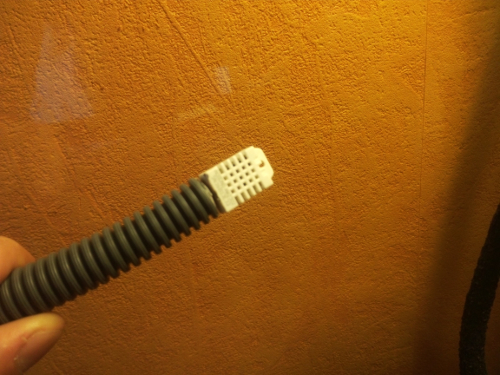

• Deux sondes DHT22

• Un module relais à 2 canaux

• Deux vielles rallonges électriques de 1 à 2m.

• Un terrarium avec une lampe, et un tapis chauffant collé sous le terrarium au point chaud choisi.
• Des câbles Dupont mâle/mâle, et mâle/femelle si vous avez aussi des femelle/femelle c'est mieux.
• Des Dominos électriques (sucres).
• Un boiter de dérivation 3 x 2 :

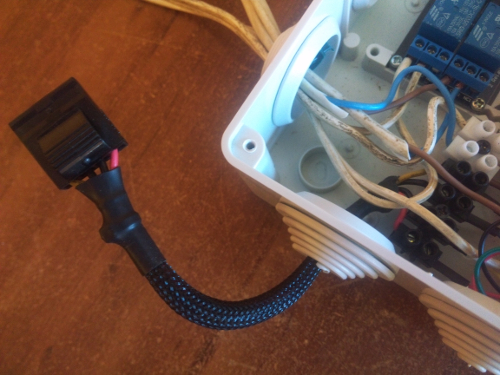

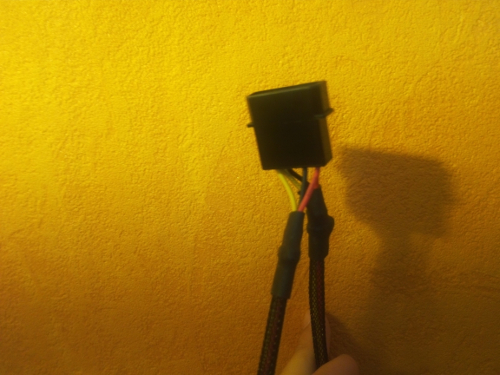

• Des câble PC d’alimentation pour disque dur , il faut une dérivation comme sur la photo pour les 2 sondes et la partie mâle (4fils) pour connecter au pi .(afin de déconnecter les sondes du boîtier si maintenance nécessaire) :

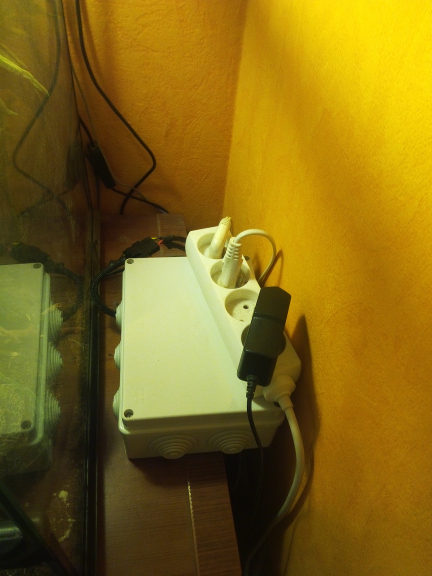

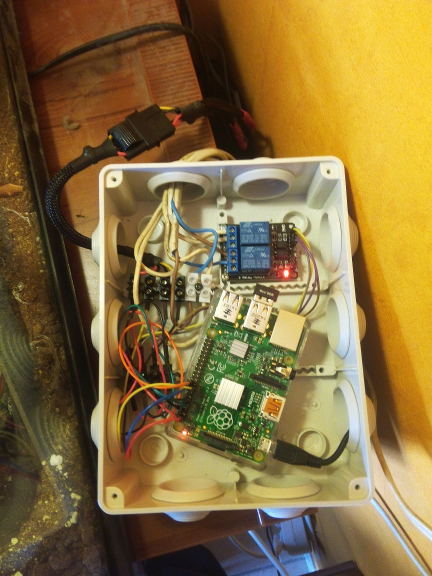

Ce qui donne une fois fini :

Je vous conseil de rester sur la plaque d'essais jusqu'à la fin du tuto, on passera au montage quand tout sera fonctionnel sur la plaque d'essais (breadboard).

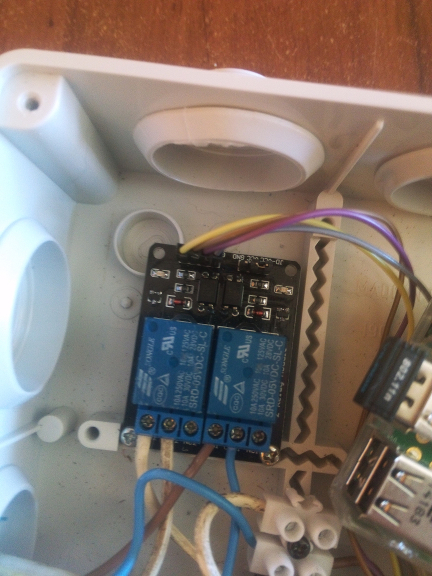

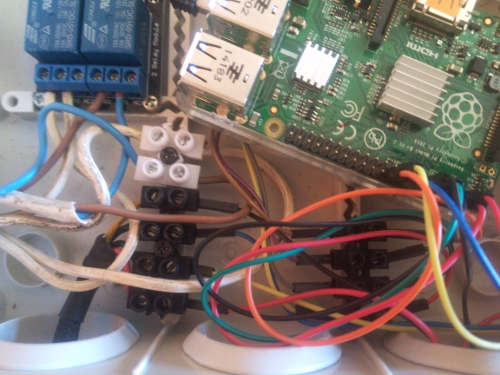

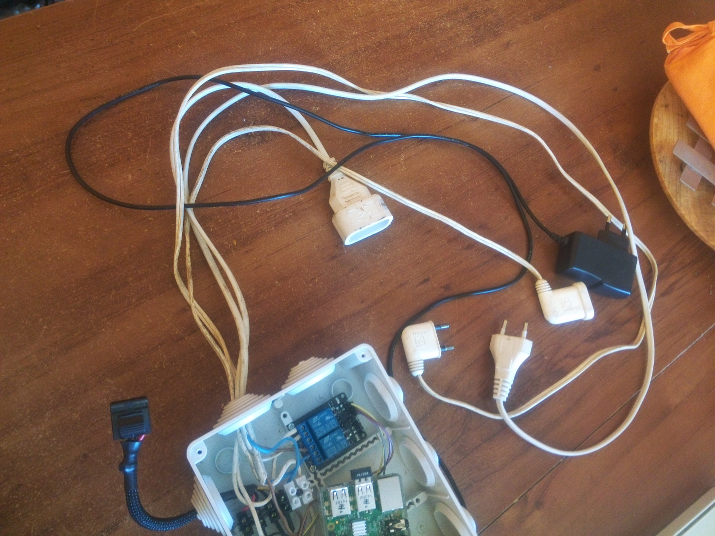

Pour les relais , j'ai coupé les rallonges que j'ai branché dessus, cela évite de massacrer la lampe et le chauffage et c'est pratique pour la phase test des relais , on y branche ce que l'on veux.

La base du projet :

La base du projet part d'un tutoriel trouvé en faisant des recherches sur l'exploitation de ma sonde DHT22 , sur le site : www.instructables.com ; Il est en anglais mais très simple a suivre et qui par chance fait exactement ce que l'on a besoin : Une remontée des valeurs des 2 sondes dans une base de donnée avec un serveur LAMP pour un site web .

Donc pour commencer il faut ce suivre ce tutoriel jusqu'au step 11 inclus.

attention , au Step 9 : si vous rencontrez une erreur apt-transport-https pour installer MySql au autre , faite: sudo apt-get install apt-transport-https puis relancer la commande d' installation.

Après avoir suivis le tutoriel ci dessus jusqu'au step 11 , passons a l’étape 12:

Pour pouvoir alimenter la base de donnée rapidement et avoir suffisamment de données pour la création des graphes nous allons modifier la crontab pour avoir des datas toutes les minutes, donc toujours par putty en ssh sur windows , ou pour linux : sudo ssh pi@192.168.xxx.xxx dans le terminal, mdp sudo puis mdp pi.

crontab -e

Puis modifier */15 * * * * python /home/pi/DHT22-TemperatureLogger/DHT22logger.py (toutes les 15 minutes)

en

* * * * * python /home/pi/DHT22-TemperatureLogger/DHT22logger.py (toutes les minutes)

Vous réglerez plus tard de nouveau la crontab en fonction de la fréquence des relevés souhaitée.

Allez reprenons le tutoriel que vous venez de suivre, vous avez fini le step 11, passons donc a la suite:

Installation d'apache et php :

Commençons par taper : sudo apt-get update

Puis sudo apt-get install apache2 php5 libapache2-mod-php5 php5-mysql -y et on redémarre apache sudo /etc/init.d/apache2 restart .

Si vous tapez comme URL dans votre navigateur : http://adresse_du_pi vous tomberez sur la page d'accueil du votre serveur web apache.

Nous allons maintenant supprimer cette page d'accueil et créer notre dossier qui contiendra le site du terrarium, pour cela tapez :

cd /var/www/html/ puis sudo rm index.html et sudo mkdir terraspi vous pouvez remplacer terraspi par le nom que vous voulez.

On va donner les droits au dossier web à l'utilisateur pi: (pour un site en local, sinon faut passer par des liens symboliques et sécuriser apache )

sudo chown -R www-data:pi /var/www/html/

Puis

sudo chmod -R 770 /var/www/html/

On va modifier le fichier config.json pour renommer les capteurs en : pointchaud et pointfroid.

cd /home/pi/DHT22-TemperatureLogger

Ouvrez le fichier de configuration config.json :

sudo nano config.json

Ce fichier permet de changer de configuration sans avoir a retoucher au programme python DHT22logger.py.

Quelques explications :

MYSQL a modifier selon votre mdp,

SENSORS Définir les noms pour vos capteurs, mettre pointchaud et pointfroid pour notre cas , si vous voulez changer le nom des capteurs faudra également changer les requêtes sql des fichiers data.php

TRIGGERLIMITS Ce sont les limites de déclenchement d' avertissements par email. Par exemple. si sensor1lowlimit est 0 et la température à cet endroit inférieure à 0, vous recevrez alors un mail à l'adresse email que vous paramétrez plus tard. (pas utile pour moi pour le moment )

SENSORGPIOS le pin gpio où vos DHT22 sont connecté, si vous avez seulement 1 capteur le 2ème peut être ignoré, laisser le tel quel , on défini plus loin le nombre de capteurs pris en compte.

MAILINFO Ceci est pour l'envoi des alertes par email, actuellement seulement Gmail est soutenu.

Senderaddress expéditeur

Receiveraddress Où voulez-vous envoyé ces emails

Username nom d'utilisateur de l'expéditeur

Password mot de passe pour l'expéditeur

subjectMessage peut être modifié si vous voulez, cela est le sujet de l'e-mail hebdomadaire

subjectWarning Cela peut également être modifié, cela est envoyé dans le cas où l'alerte est déclenchée (par exemple, la température est inférieure triggerlimit)

SENSORTYPE 22 avec capteur DHT22,

SENSORAMOUNT Combien de capteurs que vous avez connecté. 1 ou 2. (plus de 2 est pas pris en charge actuellement, peut-être plus tard)

SQLBACKUPBATH sauvegarde SQL effectué tous les soirs à cinq heures , à modifier si vous voulez

ADAFRUITPATH Ceci est le chemin où Adafruit_Python_DHT a été téléchargé à partir de Git au début. Ceci est important car il est utilisé pour obtenir la lecture de chaque capteur connecté.

SQLBACKUPDUMP si et quand dump SQL est pris pour la sauvegarde

BackupDumpEnabled y signifie activé, rien d'autre signifie qu'il est désactivé

BackupHour Toute valeur de 0 à 23 , le dump est pris quotidiennement, mais vous pouvez définir à quel moment par réglage de l'heure

CONNECTIONCHECK Permet de définir si la vérification de connexion est effectué chaque semaine

ConnectionCheckEnabled y signifie activé, rien d'autre signifie qu'il est désactivé

ConnectionCheckDay Toute valeur de 0-6 , jours représentant du lundi au dimanche. Jour ou le mail de check normal est envoyé

ConnectionCheckHour Toute valeur de 0 à 23. Représente l' heure du jour sélectionné

Une fois que les paramètres sont définis, appuyez sur Ctrl + X pour fermer et enregistrer le fichier.

Récupérer les datas :

Retournons dans notre dossier terraspi:

cd /var/www/html/terraspi

Création du dossier graph et rendons nous a l'intérieur :

mkdir graph

cd /var/www/html/terraspi/graph

Puis nous allons créer le fichier data.php , ce fichier se connecte à la base de donnée , récupère les valeurs des sondes de chaque capteur et les affiche dans un format json afin d'être exploitable pour créer nos graphes.

Dans ce fichier vous devez adapter le mot de passe de connexion à la base de donnée en fonction du votre.

il est recommandé de lire les codes, ils sont commentés.

nano data.php

Copier le fichier data.php ci-dessous :

Une fois le fichier copié, appuyez sur Ctrl + X pour fermer et enregistrer le fichier.

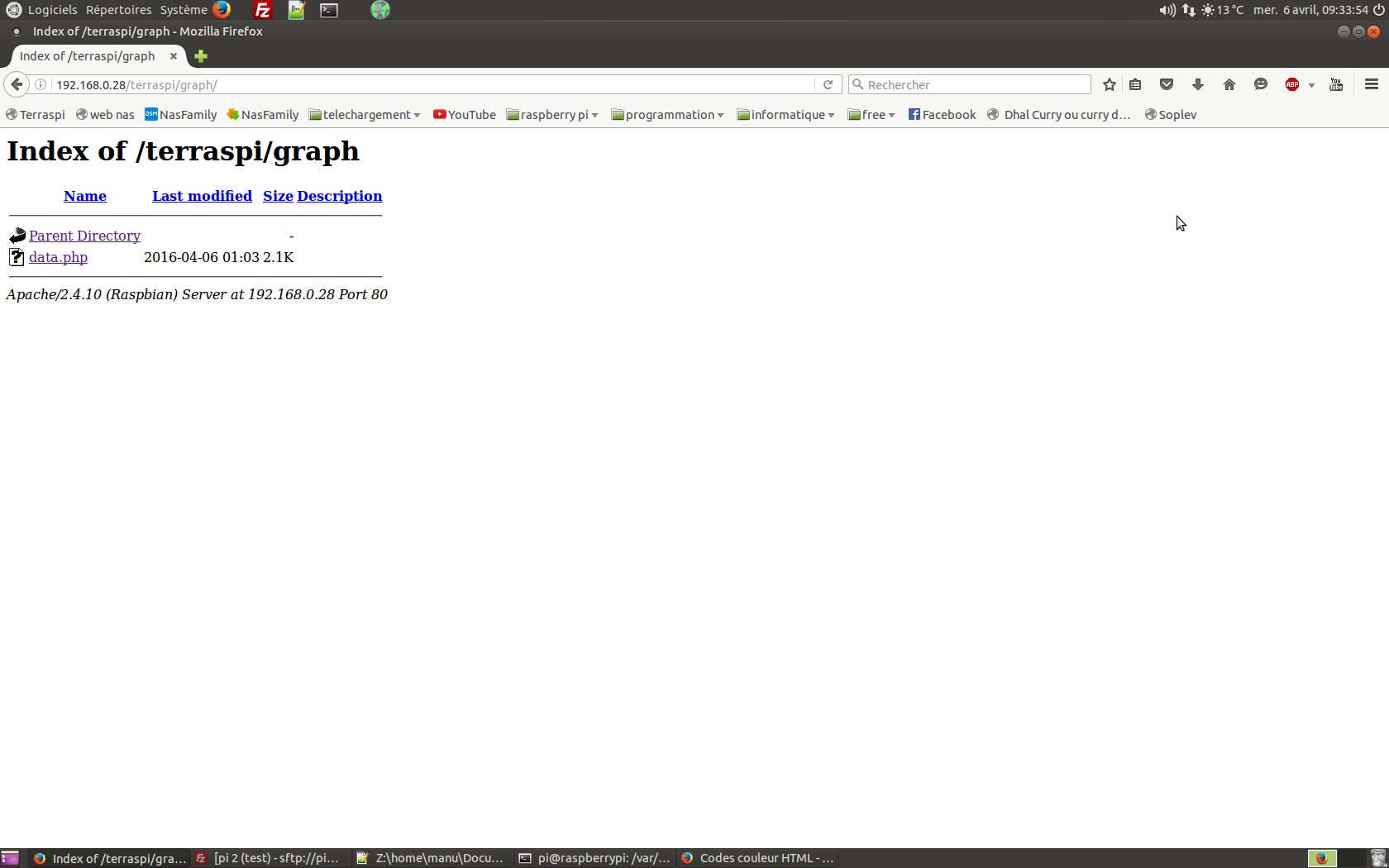

Dans votre navigateur , entrer l'URL du pi et aller dans le dossier graph.

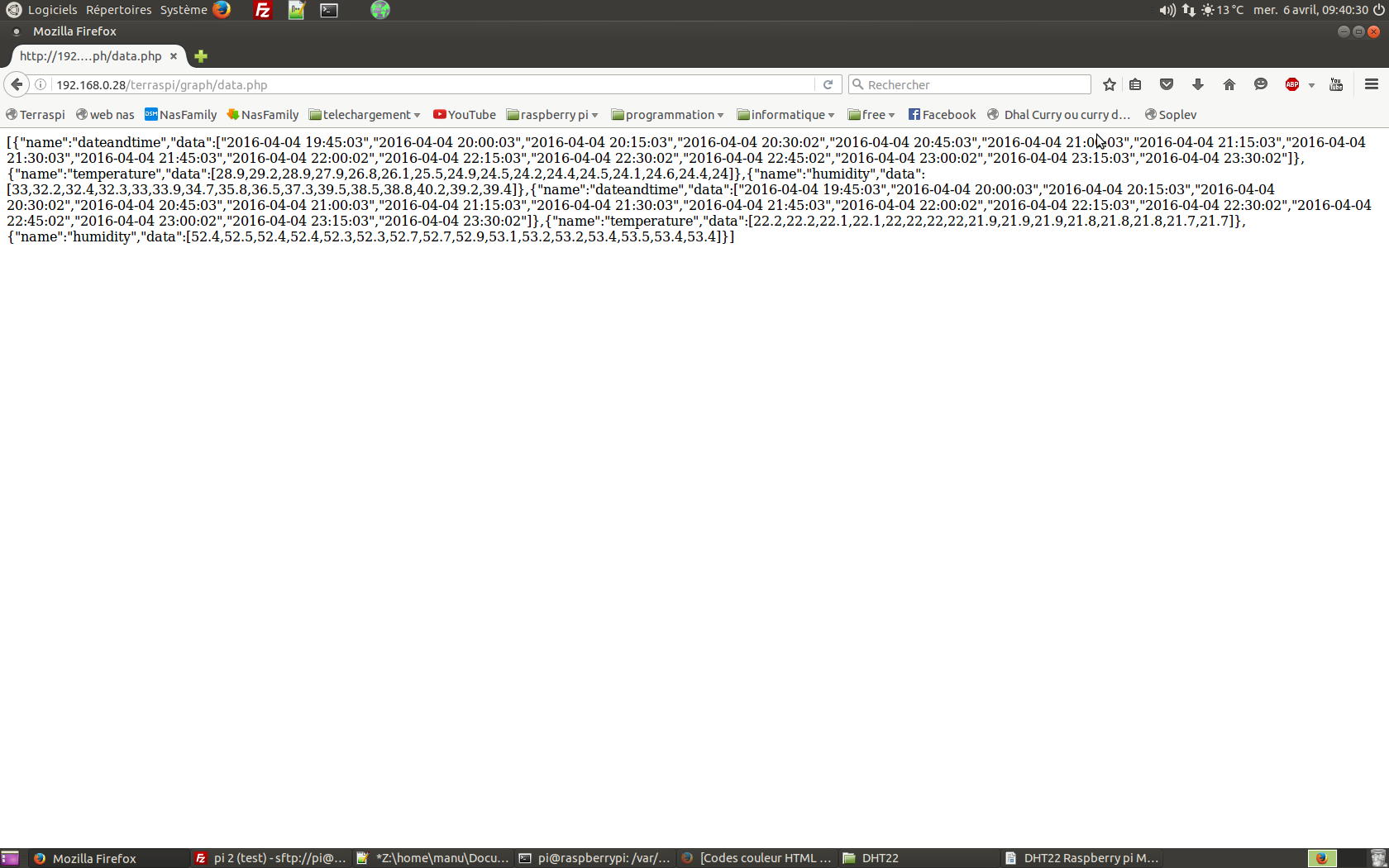

Lancer le fichier data.php et vous verrez apparaitre les datas sous format json comme ceci :

Il y a 6 groupes de data : dateantime, humidity et temperature de pointchaud considéré comme groupe 0 , 1 et 2
puis dateantime, humidity et temperature de pointfroid ,considéré comme groupe 3 , 4 et 5.

Dans les graphes on appellera les datas du json par ces numéros de groupe.

Le premier graphe avec Highcharts :

Pour faire de beaux graphes j'ai choisi d'utiliser la librairie Highcharts nous allons créer un dossier pour stocker ces librairies dont nous aurons besoin .

cd /var/www/html/terraspi/

Puis

mkdir lib

Puis télécharger la librairie sur votre PC, de-zipper le dossier et avec Filezilla ou winSCP copier les fichiers suivant:
highcharts.js qui se trouve dans le dossier js et le thème gray.js dans votre dossier lib : /var/www/html/terraspi/lib du pi.

Télécharger également jquery en faisant un clic droit sur le lien et enregistrer la cible du lien sous..., renommer le en jquery.js ,et copier le à l'aide de Filezilla ou winSCP dans votre dossier lib: /var/www/html/terraspi/lib du pi.

Nous allons maintenant créer la page web qui contiendra les graphes et les liens vers les autres pages du site.

cd /var/www/html/terraspi/graph

Et

nano histozoom.php

Puis copier le code suivant:

Une fois le fichier copié, appuyez sur Ctrl + X pour fermer et enregistrer le fichier.

Créons notre premier graphique :

nano graphtemphistozoom.js

Puis copier le code suivant:

Une fois le fichier copié, appuyez sur Ctrl + X pour fermer et enregistrer le fichier.

Créons notre deuxième graphique :

nano graphhumhistozoom.js

Puis copier le code suivant:

Une fois le fichier copié, appuyez sur Ctrl + X pour fermer et enregistrer le fichier.

Vous pouvez vérifier si vos graphes sont bien là en tapant dans votre navigateur l'url : http://adesse_du_pi/terraspi/graph/histozoom.php

Il nous reste à créer le fichier css pour la mise en page ,mais avant cela, créons un dossier img qui contiendra les images et logo:

cd /var/www/html/terraspi

et

mkdir img

Enregistrer cette image (clic droit enregistrer l'image sous ...) sur votre PC et copier la à l'aide de Filezilla ou winSCP dans votre dossier /var/www/html/terraspi/img du pi.

Revenons dans notre dossier graph :

cd /var/www/html/terraspi/graph

Créons notre fichier histozoom.css:

nano histozoom.css

Puis copier le code suivant:

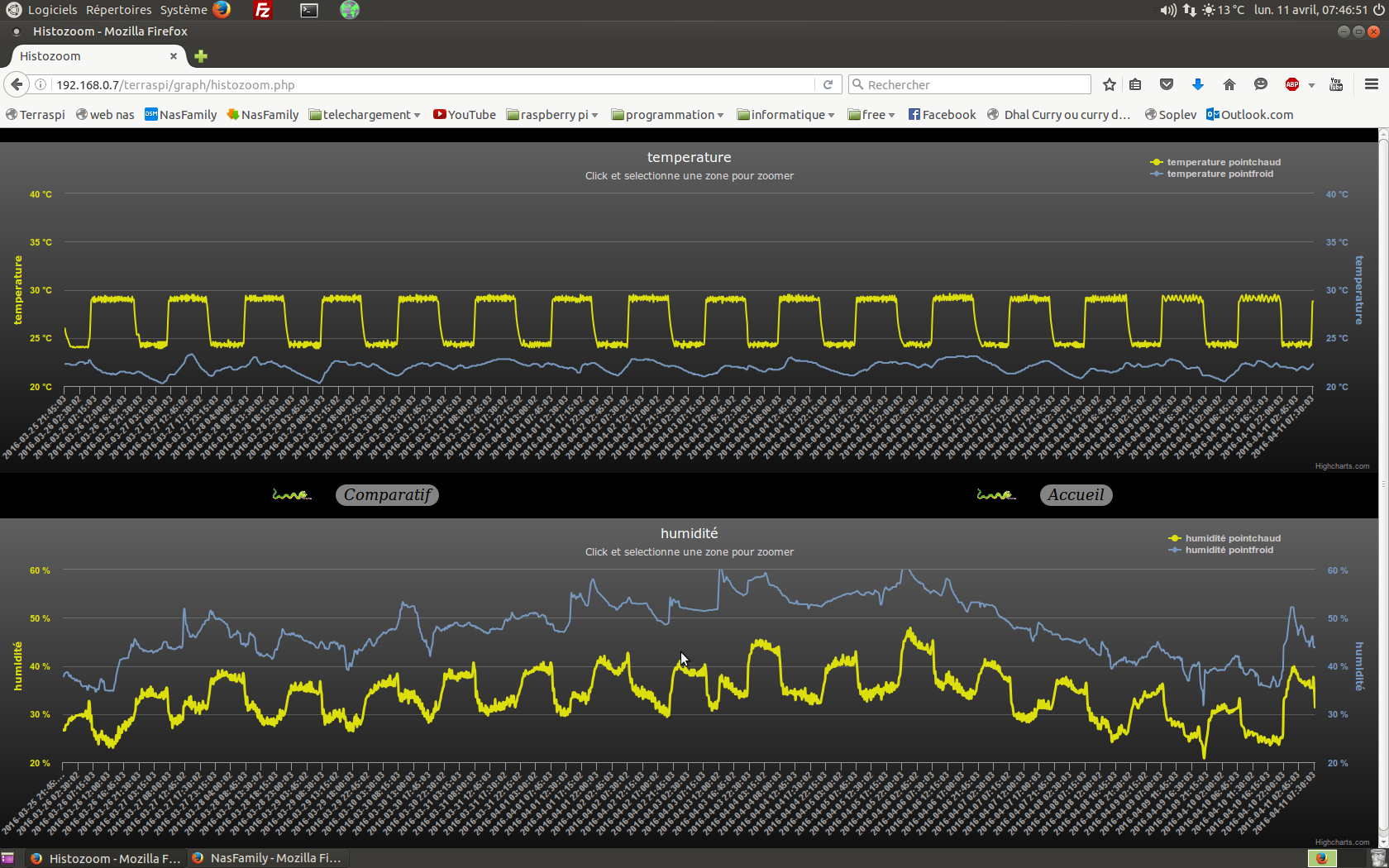

Voyons maintenant le résultat en tapant dans votre navigateur l'url : http://adesse_du_pi/terraspi/graph/histozoom.php

vous avez maintenant un beau graphique zoomable

Notre deuxième graphe  :

Nous allons créer une deuxième page de graphe afin d'afficher les comparaisons entre point chaud et point froid sur les dernières x heures par exemple.

Pour cela nous allons nous rendre dans le dossier graph et créer un nouveau fichier pour récuperer les x dernières entrées de la base de donnée:

cd /var/www/html/terraspi/graph

nano data2.php

Attention dans ce fichier vous devez adapter le mot de passe de connexion à la base de donnée en fonction du votre.

il est recommandé de lire les codes, ils sont commentés.

puis copier le code suivant:

Une fois le fichier copié, appuyez sur Ctrl + X pour fermer et enregistrer le fichier.

passons à la page qui contiendra les graphes et les liens vers les autres pages.

nano comparatif.php

puis copier le code suivant:

Une fois le fichier copié, appuyez sur Ctrl + X pour fermer et enregistrer le fichier.

on va également créer le fichier css pour la déco

nano compa.css

puis copier le code suivant:

Une fois le fichier copié, appuyez sur Ctrl + X pour fermer et enregistrer le fichier.

maintenant les 4 graphes:

le 1er : Ts.php

nano Ts.php

puis copier le code suivant:

Une fois le fichier copié, appuyez sur Ctrl + X pour fermer et enregistrer le fichier.

le 2eme : Hs.php

nano Hs.php

puis copier le code suivant:

Une fois le fichier copié, appuyez sur Ctrl + X pour fermer et enregistrer le fichier.

le 3eme : Pc.php

nano Pc.php

puis copier le code suivant:

Une fois le fichier copié, appuyez sur Ctrl + X pour fermer et enregistrer le fichier.

le 4eme : Pf.php

nano Pf.php

puis copier le code suivant:

Une fois le fichier copié, appuyez sur Ctrl + X pour fermer et enregistrer le fichier.

Et voila , on en a fini avec les graphes Highcharts.

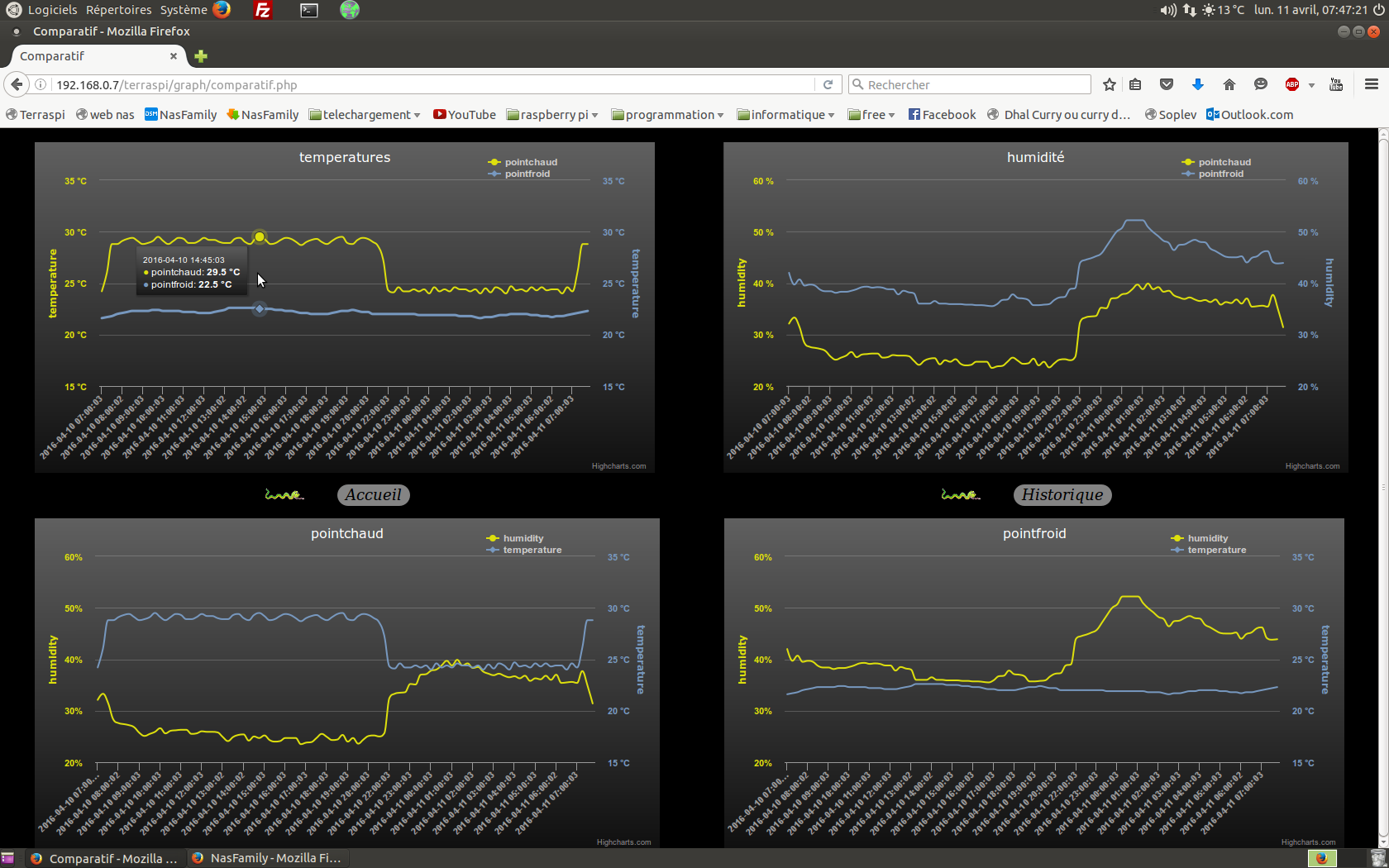

vous pouvez constater le résultat en tapant dans votre navigateur l'url :

http://adesse_du_pi/terraspi/graph/comparatif.php puis cliquer sur le lien historique, l'aller retour entre ces 2 pages est ok

Gestion du chauffage et de l'éclairage :

commençons par revenir dans notre dossier pi:

cd /home/pi

Pour contrôler l'éclairage , je cherchais quelque chose de plus sympa que "allume et éteint a heure fixe" , en cherchant un peu j'ai trouver un script python qui en fonction de ta position géographique , calcule l'heure du lever et du coucher du soleil , et te dit s'il fait jour ou pas.

Encore une fois , on va pas réinventer la roue, on va se servir de ce script que l'on va modifier pour qu'il allume la lumière quand il fait jour et l'éteint quand il fait nuit et qu'il régule le chauffage en conséquence.

Dans notre exemple , la commande du chauffage est le GPIO 24 et l'éclairage le GPIO 4 .

Pour le module relais , je vous invite a lire ce tutoriel.

Ce script va donc vas s'exécuter toutes les minutes par une crontab s'occuper du chauffage et de la lumière puis écrire 2 fichiers : ephem.csv et result.csv , toute les minutes il écrasera ces fichiers avec les nouvelles valeurs toutes les minutes (on en aura besoin plus tard pour la page d'accueil)

On install pip pour installer des librairie python:

sudo apt-get install python-pip

Puis installons le module ephem pour python : sudo pip install ephem

Allons-y, on va le créer dans le même répertoire que le script des sondes:

cd /home/pi/DHT22-TemperatureLogger

puis

nano terra.py

puis copier le code suivant:

Une fois le fichier copié, appuyez sur Ctrl + X pour fermer et enregistrer le fichier.

Dans ce fichier vous devez adapter votre localisation.

il est recommandé de lire les codes, ils sont commentés.

On va donc maintenant créer le dossier csv dans notre site.

cd /var/www/html/terraspi

puis

mkdir csv

il nous reste plus qu'à créer une crontab pour répéter le script toute les minutes.

cd /home/pi

puis

crontab -e

à la fin du fichier rajouter cette ligne :

* * * * * sudo python /home/pi/DHT22-TemperatureLogger/terra.py

appuyez sur Ctrl + X pour fermer et enregistrer le fichier.

Faites des essais avec vos relais avant le montage final pour vérifier que cela fonctionne.

Voila, si tout est OK , l'éclairage s'allume au lever du jour et le chauffage régule à 29 °C au point chaud pour la journée et à la tomber de la nuit ,la lumière s'éteint et le chauffage régule à 24 °C pour la nuit.

La page d'accueil :

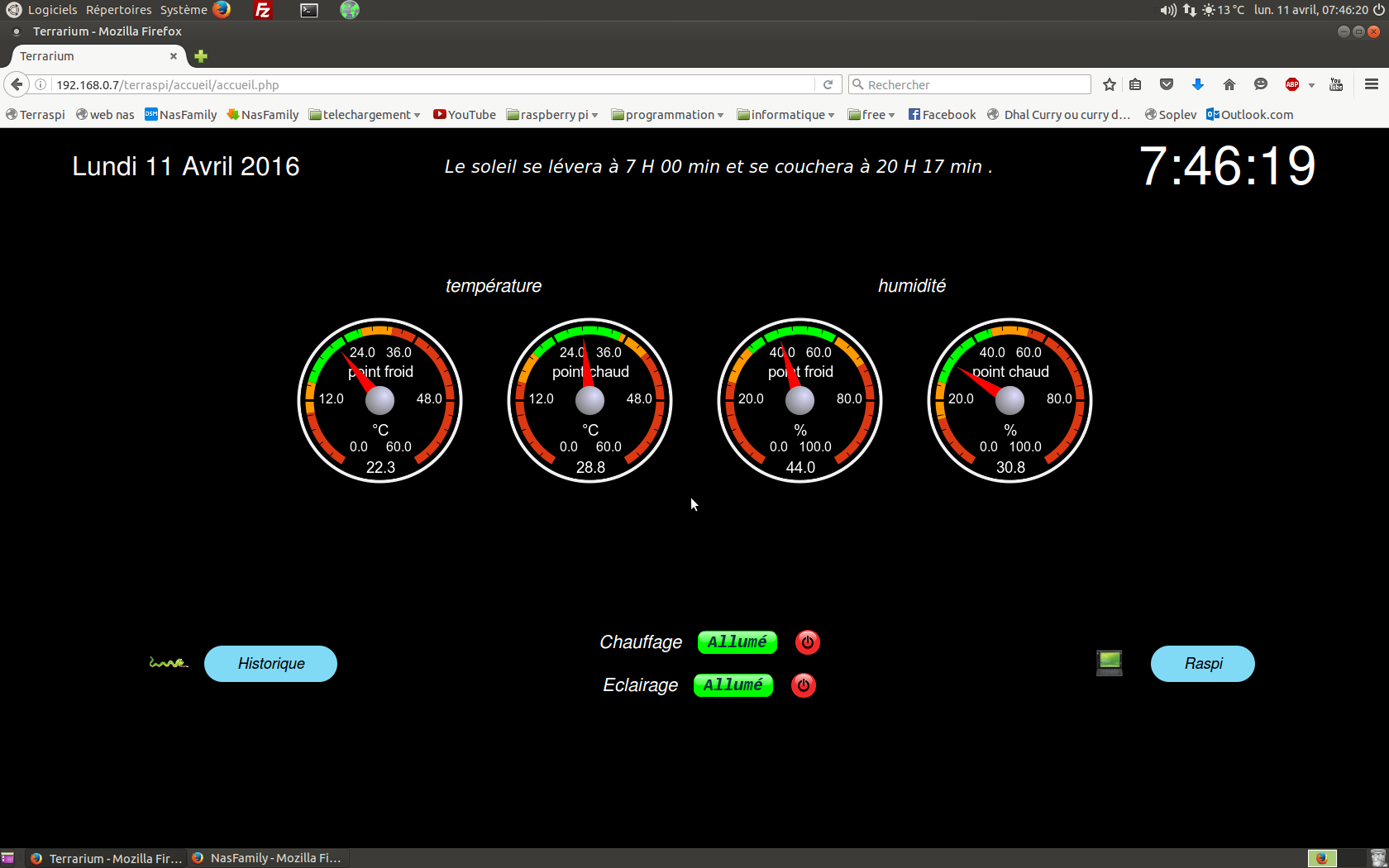

Nous y voila, la page d'accueil:

Nous allons utiliser le result.csv précédemment créer par le script terra.py pour afficher des jauges qui nous donnerons les températures et humidité actuelle du terrarium ,elle se mettrons a jour chaque minute et sans rafraîchir la page .

Pour dessiner ces jauges nous allons utiliser la librairie RGraph télécharger la et dé zipper, vous aurez besoin de ces fichiers :

RGraph.common.core.js

RGraph.common.csv.js

RGraph.gauge.js

RGraph.common.dynamic

Ils sont dans le sous dossier libraires du dossier RGraph, copiez les dans votre dossier /var/www/html/terraspi/lib à l'aide de Filezilla ou winSCP,

Nous allons créer en premier un dossier accueil:

cd /var/www/html/terraspi/

mkdir accueil

Pour y mettre les composants date, ephem et heure .

cd /var/www/html/terraspi/accueil

puis taper

nano dateheure.js

puis copier le code suivant:

Une fois le fichier copié, appuyez sur Ctrl + X pour fermer et enregistrer le fichier.

puis le fichier suivant

puis taper

nano date.php

puis copier le code suivant:

Une fois le fichier copié, appuyez sur Ctrl + X pour fermer et enregistrer le fichier.

encore un

nano heure.php

puis copier le code suivant:

Une fois le fichier copié, appuyez sur Ctrl + X pour fermer et enregistrer le fichier.

Passons à la page qui dessine les jauges:

nano jauge.php

puis copier le code suivant:

Une fois le fichier copié, appuyez sur Ctrl + X pour fermer et enregistrer le fichier.

maintenant, la page ephem.

nano ephem.php

puis copier le code suivant:

Une fois le fichier copié, appuyez sur Ctrl + X pour fermer et enregistrer le fichier.

Enregistrer cette image sur votre pc puis copiez la dans votre dossier /var/www/html/terraspi/img à l'aide de Filezilla ou winSCP.

la page accueil.php

nano accueil.php

puis copier le code suivant:

Une fois le fichier copié, appuyez sur Ctrl + X pour fermer et enregistrer le fichier.

maintenant, la page css

nano accueil.css

puis copier le code suivant:

Une fois le fichier copié, appuyez sur Ctrl + X pour fermer et enregistrer le fichier.

les jauges sont pas mal mais sur fond noir c'est pas top, je vous propose de supprimer le fichier RGraph.gauge.js et de le remplacer par celui que j'ai modifié :

cd /var/www/html/terraspi/lib

et ensuite

rm RGraph.gauge.js

et on le recréer:

nano RGraph.gauge.js

en copiant le code suivant:

Une fois le fichier copié, appuyez sur Ctrl + X pour fermer et enregistrer le fichier.

Pour la partie "état gpio" j'ai copier le dossier pihome à la fin de ce tuto et j'ai modifié quasiment rien à part le css et les noms j'ai sorti les fichiers nécessaire et je les ai intégré dans notre site.

je vous conseille vivement de jeter un œil a son blog , si vous ne connaissez pas.

Avant tout, enregistrer ces images :

dans votre PC puis copiez les dans votre dossier /var/www/html/terraspi/img à l'aide de Filezilla ou winSCP.

les fichiers de pihome qui nous intéresse :

on commence par créer le fichier index de pihome que nous avons renommer etatgpio.php :

cd /var/www/html/terraspi/accueil

nano etatgpio.php

en copiant le code suivant:

Une fois le fichier copié, appuyez sur Ctrl + X pour fermer et enregistrer le fichier.

puis on copie le fichier fonction de pihome : functions.php :

nano functions.php

en copiant le code suivant:

Une fois le fichier copié, appuyez sur Ctrl + X pour fermer et enregistrer le fichier.

puis on copie le fichier action de pihome : action.php :

nano action.php

en copiant le code suivant:

Une fois le fichier copié, appuyez sur Ctrl + X pour fermer et enregistrer le fichier.

puis on copie le fichier common de pihome : common.php :

nano common.php

en copiant le code suivant:

Une fois le fichier copié, appuyez sur Ctrl + X pour fermer et enregistrer le fichier.

et on copie le fichier configuration de pihome : configuration.php :

nano configuration.php

en copiant le code suivant:

Une fois le fichier copié, appuyez sur Ctrl + X pour fermer et enregistrer le fichier.

maintenant on copie le fichier css de pihome : style.css :

nano style.css

en copiant le code suivant:

Une fois le fichier copié, appuyez sur Ctrl + X pour fermer et enregistrer le fichier.

enfin on copie le fichier js de pihome : script.js :

nano script.js

en copiant le code suivant:

Une fois le fichier copié, appuyez sur Ctrl + X pour fermer et enregistrer le fichier.

Et voila notre page d'accueil est terminée .

On va créer une page index.php dans notre dossier terraspi qui va nous renvoyer vers notre page d'accueil:

cd /var/www/html/terraspi

nano index.php

en copiant le code suivant:

Une fois le fichier copié, appuyez sur Ctrl + X pour fermer et enregistrer le fichier.

Voyons maintenant le résultat en tapant dans votre navigateur l'url : http://adesse_du_pi/terraspi/

Si vous éteignez la lumière par la page d'accueil , le script terra.py la rallumera s'il fait jour en 1 minute max , et les boutons n'actualisent immédiatement. (merci idleman)

la page du pi monitor :

Pour la partie admin , nous allons créer un nouveau dossier appelé raspi.

cd /var/www/html/terraspi

mkdir raspi

puis

cd /var/www/html/terraspi/raspi

nous aurons besoin aussi d'installer sur notre pi : shellinabox:

sudo apt-get install shellinabox

une fois installé , taper dans votre navigateur: http://adresse_du_pi:4200

La connexion passe en https, il faut donc ajouter une exception pour ce site dans les paramètre avancés de votre navigateur, une fois fait, on tombe sur le terminal du pi dans une page web, nous pouvons continuer, vous pouvez fermer la page https://adresse_du_pi:4200.

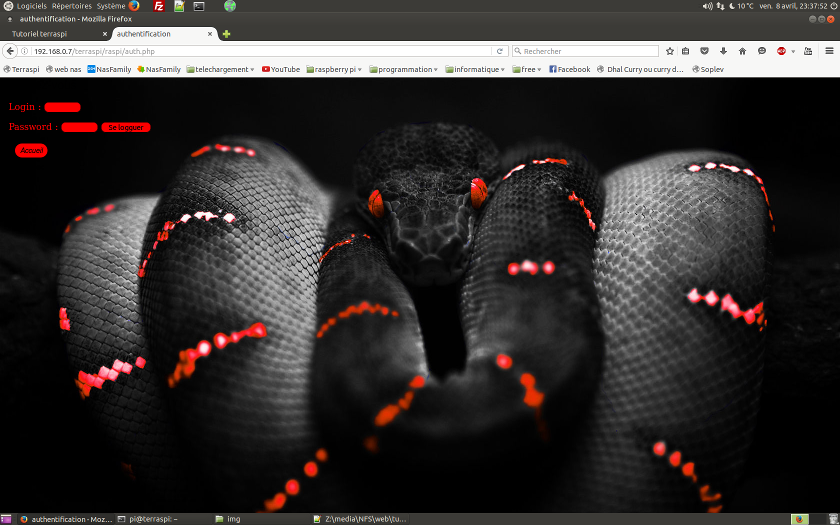

on va donc commencer a créer la page auth.php pour protéger la partie admin par une variable de session

Dans ce fichier vous devez définir votre login et mot de passe pour accéder a la page "pi monitor"

cd /var/www/html/terraspi/raspi

nano auth.php

puis copier le code suivant:

Une fois le fichier copié, appuyez sur Ctrl + X pour fermer et enregistrer le fichier.

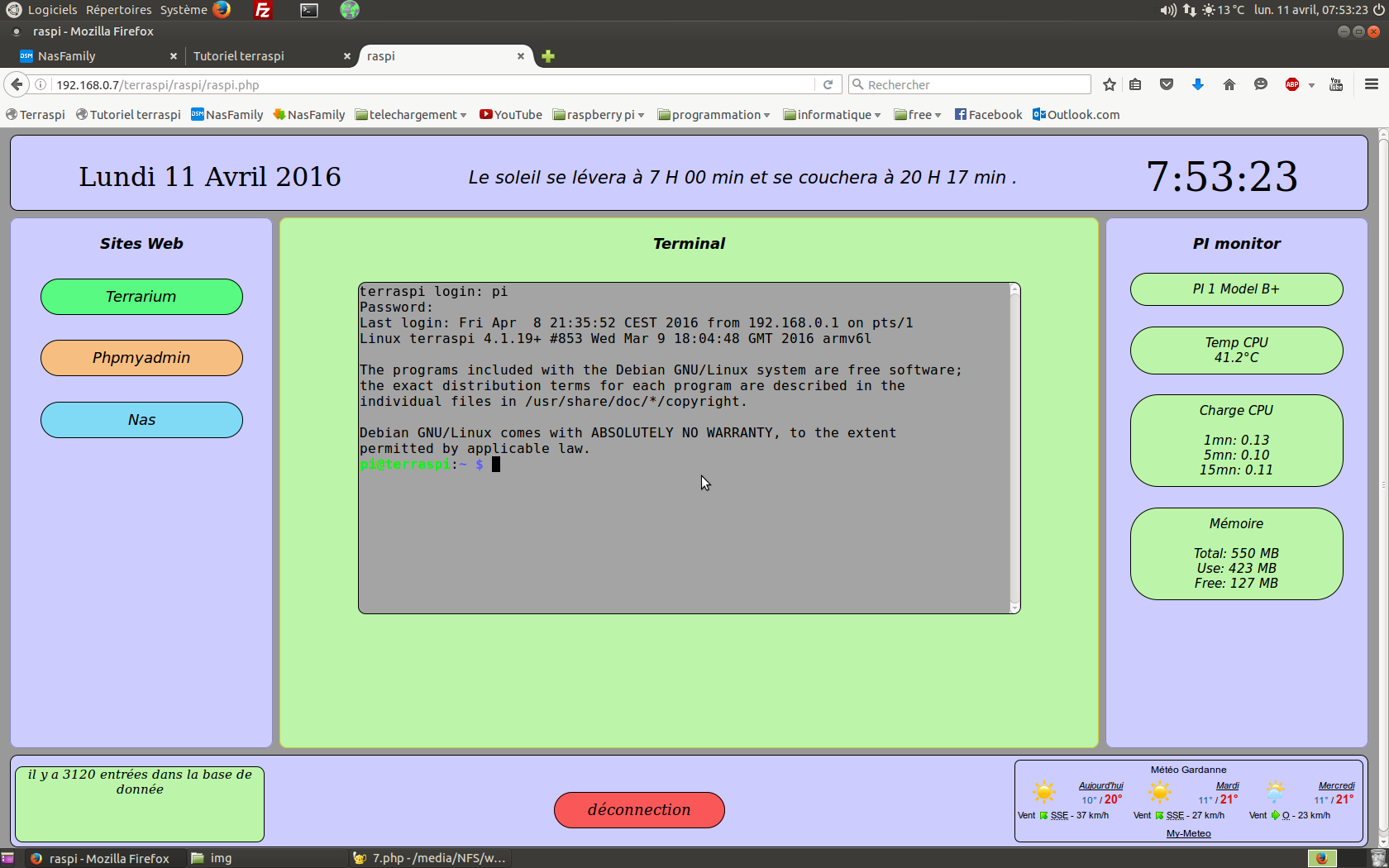

et la page raspi.php accessible si le login ,password de auth.php est ok

nano raspi.php

puis copier le code suivant:

Une fois le fichier copié, appuyez sur Ctrl + X pour fermer et enregistrer le fichier.

ATTENTION , dans cette page vous devez modifier la ligne : var url = "http://192.168.0.7:4200"; et mettre l' ip de votre pi: http://xxx.xxx.xxx.xxx:4200

et la page auth.css pour le style

nano auth.css

puis copier le code suivant:

Une fois le fichier copié, appuyez sur Ctrl + X pour fermer et enregistrer le fichier.

enregistrer cette image :

sur votre PC puis copiez la dans votre dossier /var/www/html/terraspi/img à l'aide de Filezilla ou winSCP.

quelques fichiers pour récupérer des infos sur le pi:

la page modèle , définit le type de pi1 b+ ou pi2 , par contre je l'ai fait que pour ces 2 modèles, je rajouterai les autres plus tard

nano model.php

puis copier le code suivant:

Une fois le fichier copié, appuyez sur Ctrl + X pour fermer et enregistrer le fichier.

la page mémoire , definit la mémoire dispo et utilisée .

nano mem.php

puis copier le code suivant:

Une fois le fichier copié, appuyez sur Ctrl + X pour fermer et enregistrer le fichier.

la page de la Base De Donnée:

nano bdd.php

Dans ce fichier vous devez adapter le mot de passe de connexion à la base de donnée en fonction du votre.

il est recommandé de lire les codes, ils sont commentés.

puis copier le code suivant:

Une fois le fichier copié, appuyez sur Ctrl + X pour fermer et enregistrer le fichier.

la page déconnexion , pour se déconnecter de la page sécurisée et vider les variables de session.

nano deco.php

puis copier le code suivant:

Une fois le fichier copié, appuyez sur Ctrl + X pour fermer et enregistrer le fichier.

La page charge cpu , j'ai du passer par un petit script python, et une page php. j'ai pas réussi directement en php.

nano loadavg.py

puis copier le code suivant:

Une fois le fichier copié, appuyez sur Ctrl + X pour fermer et enregistrer le fichier.

et le php :

nano loadavg.php

puis copier le code suivant:

Une fois le fichier copié, appuyez sur Ctrl + X pour fermer et enregistrer le fichier.

et la température du CPU qui fera changé la couleur de fond de vert a rouge si le cpu dépasse 50 °C (à modifier selon votre besoin) :

nano Tempcpu.php

puis copier le code suivant:

Une fois le fichier copié, appuyez sur Ctrl + X pour fermer et enregistrer le fichier.

et nos deux css , le vert :

nano raspiok.css

puis copier le code suivant:

Une fois le fichier copié, appuyez sur Ctrl + X pour fermer et enregistrer le fichier.

le rouge:

nano raspiwrong.css

puis copier le code suivant:

Une fois le fichier copié, appuyez sur Ctrl + X pour fermer et enregistrer le fichier.

la météo:

nano meteo.php

puis copier le code suivant:

Une fois le fichier copié, appuyez sur Ctrl + X pour fermer et enregistrer le fichier.

pour la météo il suffit de copier le widget correspondant a votre ville sur un site météo et de le copier a la place du mien dans meteo.php.

Voila, la page admin du pi est fini.

vous n'avez plus qu'a modifier les liens de l'onglet site web selon vos besoins (dans la page raspi.php).

Vorte site terraspi est terminé: http://adesse_du_pi/terraspi

Le montage :

Les sondes :

je vous conseille de brancher une sonde après l'autre et de tester la lecture de celle-ci pour valider votre montage

Pour que l'on puisse facilement débrancher les sondes , j'ai reconverti de vielle fiche de connexion de pc pour disque dur interne comme celle-ci :

la partie mâle (4fils)

la partie femelle (une dérivation 2x4fils)

la partie femelle

Sur la partie femelle , nous avons besoin de 3 fils par sonde et sur chaque branche de la dérivation:

Il y a 1 fil rouge , se sera le + des sondes

Il y a 1 fil jaune , se sera le - des sondes

Il y a 2 fils noir , on en gardera qu'un par branche et bien sur pas le même , on coupe celui de droite sur l'une des branche et celui de gauche sur l'autre , ce sera le pin data de chaque sonde.

J'ai donc soudé les sondes avec des câbles électriques (câble d'enceinte environ 1,5 m) sur chaque branche , pour isoler les soudures j'ai utilisé de la gaine thermorétractable, entre chaque pin de la sondes et autour de l'ensemble .

J'ai utiliser une gaine PVC, que l'on pourra décorer par la suite, pour ne pas avoir de fils qui se promènent :

la partie mâle

Sur la partie mâle , nous aurons donc 4 fils a connecter , on passe les fils dans le boîtier par un trou du coté et on les branches a un domino de 4 plots :

Ici le gros domino noir à coté du blanc

Et dans le domino on y branche avec des câbles Dupont :

le 3.3v du pi sur le fil rouge,

une masse du pi sur le fil jaune,

le GPIO 22 du pi sur un fil noir,

le GPIO 23 du pi sur l'autre fil noir.

Ensuite viser le domino dans le boîtier.

Le fait de passer par un domino fixé au boîtier , évite d'abîmer le pi en cas de tension sur les câbles des sondes.(si on par avec le boîtier sans avoir rebranché les sondes par exemple ^^)

Le module relais :

Logiquement vous avez deja fais des essais avec vos relais sur la breadboard en suivant notamment ce tutoriel.

Donc y a plus qu'a connecter le pin commande d'un relais au GPIO 24 et le GPIO 4 à l'autre pin data du module relais, le 5v du pi au VCC a coté des data et de la masse du relais (GND) à la masse du relais .

les rallonges, passez les à travers le boîtier par un trou du coté puis branché le fils de chaque prise au sucre blanc pour le partie qui ne doit pas être coupé et les autres fils aux relais pour ouvrir ou fermer le circuit

Si vous avez des câbles Dupont femelle/femelle c'est mieux , je n'avais que des mâle/femelle donc je suis passé par un domino le petit noir sur la photo

Puis visser le module relais dans le boîtier.

Il est conseiller d'utiliser une deuxième alim pour le relais , c'est pas mon cas, c'est le pi qui alimente le relais

j'ai également viser le boîtier du pi dans le boîtier 3x2 , puis glissé le pi dedans, pas besoin de mettre le dessus puis que l'on ferme ensuite le boîtier 3x2 ,n'oublier pas de passer l'alim du pi par un coté et voila:
