On aura besoin d'une sonde DHT11, 22 ou 21 :

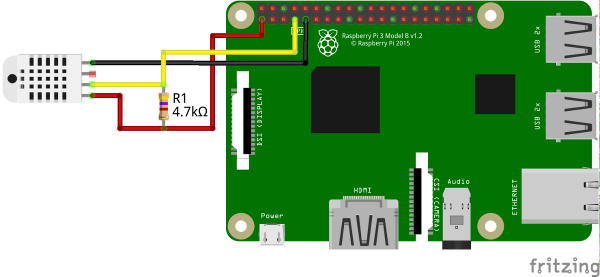

Le branchement
Il faut ajouter une résistance de 4.7K Ohms entre la pin VCC et DATA,
le VCC au 3.3v du Raspberry,
GND au GND du Raspberry,
la pin DATA au GPIO 4 du Raspberry
Installation de python et différents modules nécessaires
Pour utiliser les sonde DHT je vais utiliser le langage python, on va installé ces différents logiciels :
sudo apt-get install build-essential python-dev python-openssl python-mysqldb python-setuptools git -y
Une fois installé, on s'assure d'être dans le dossier pi du Raspberry
cd /home/pi/
Puis on télécharge le dossier de la librairie pour lire ces sondes et on s'y déplace :
git clone https://github.com/adafruit/Adafruit_Python_DHT.git && cd Adafruit_Python_DHT
On installe la librairie :
sudo python setup.py install
Une fois installé, on se déplace dans le dossier examples :
cd examples
Test de la sonde
On se déplace dans le dossier examples :
cd /home/pi/Adafruit_Python_DHT/examples
Puis on tape cette commande :

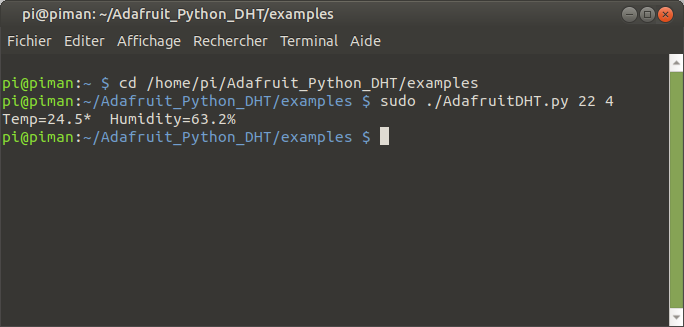

sudo ./AdafruitDHT.py 22 4
Vous devez obtenir ceci :
On reviens dans le dossier Pi :
cd /home/pi/
Voici un exemple pour intégrer cette librairie dans nos programme, on créer un fichier nommé dht.py :
nano dht.py
Et on y colle ce programme :
Penser à supprimer les lignes vides en début de programme dans nano après avoir copier le code, sinon vous aurez une erreur.
Puis on tape cette commande :

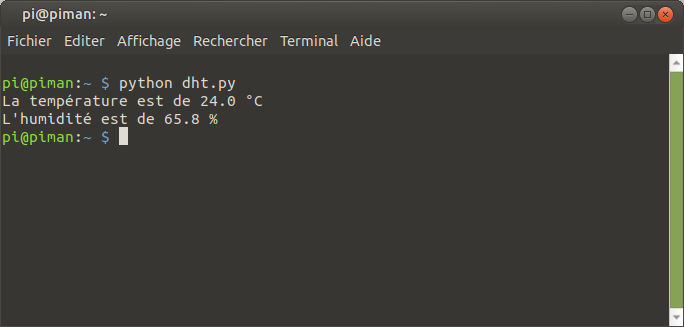

python dht.py
Vous devez obtenir ceci :
Si tout t'es ok, on supprime ce programme, on en a plus besoin :
rm dht.py
Vous devez avoir installé Apache, php voir même phpmyadmin avant cette étape, si ce n'est pas déjà fait suivez ce tuto
La base de donnée
On va créer une base de données pour revoir les datas de la sonde
Elle va se composer d'une Table, qui contiendra 3 champs : la date et heure, la température et l'humidité
On va commencer par créer la base de donnée, on va la nommé dataDHT pour exemple.
Donc dans le terminal on tape :

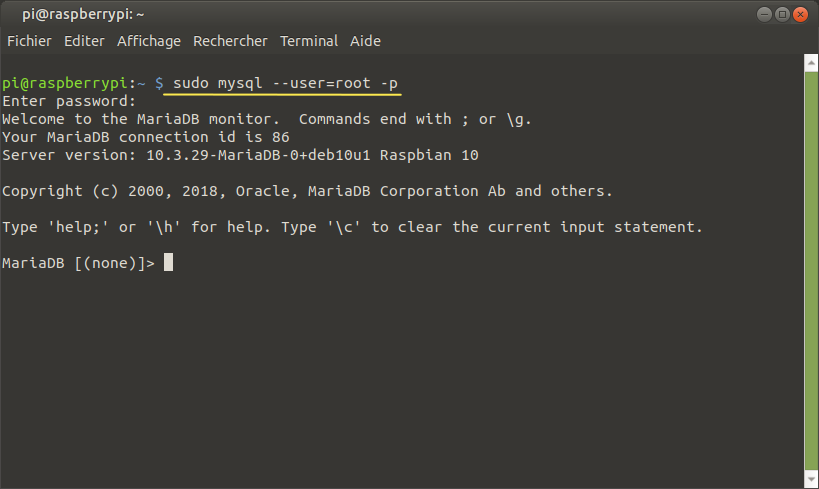

sudo mysql -u root -p
tapez votre mot de passe root mysql et vous entrez dans la console mysql :

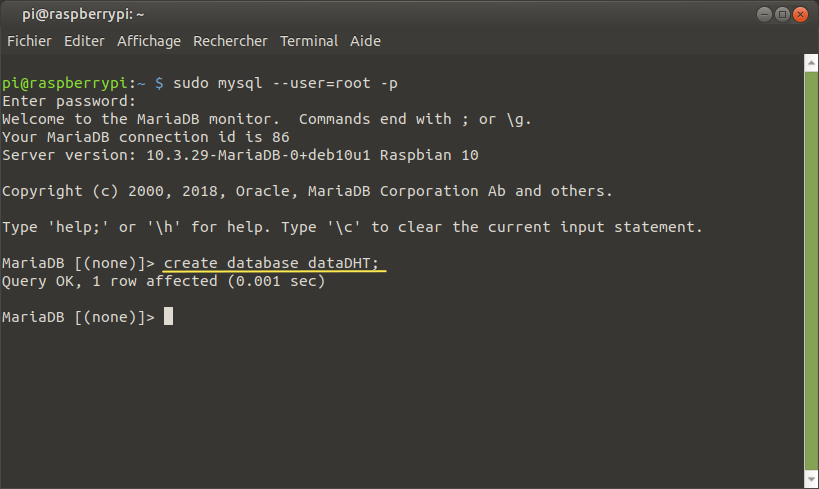

Puis on créer la base de donnée nommée dataDHT :
create database dataDHT;
On se rend dans la base de donnée dataDHT :
USE dataDHT;
On va maintenant créer un utilisateur et son mot de passe pour utiliser la base de donnée dataDHT.
Pour l'exemple on va créer l'utilisateur manu
et son mot de passe soundsysteme
:
create user 'manu'@'localhost' identified by 'soundsysteme';
On donne tous les privilèges à l'utilisateur manu sur la base de donnée dataDHT :
grant all privileges on dataDHT.* to 'manu'@'localhost';
On applique les privilèges :
flush privileges;
Et on quitte :
quit

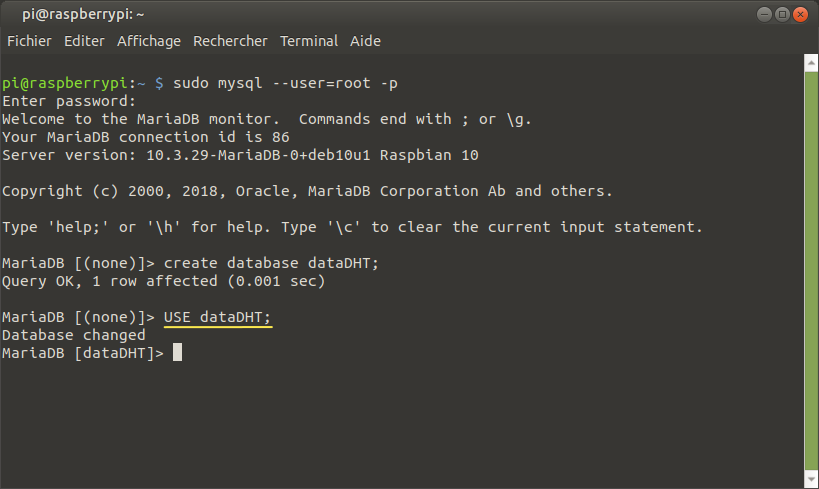

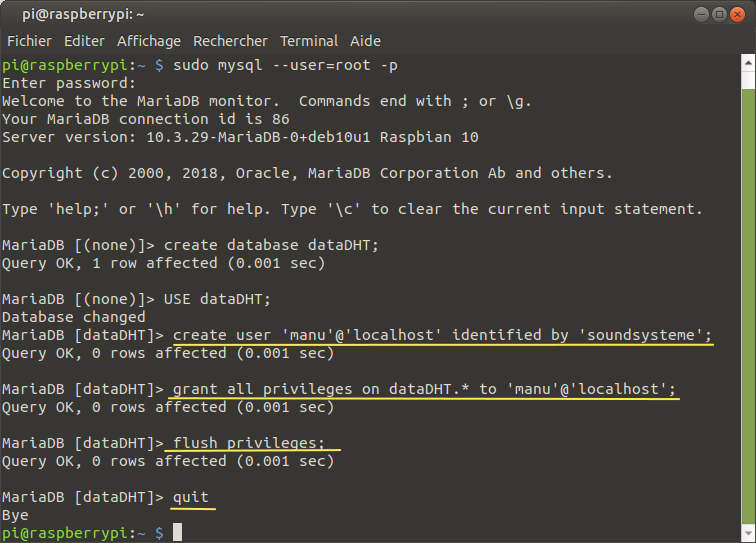

ce qui donne dans le terminal :
On a crée l'utilisateur manu
, qui a tout les droits sur la base de donnée dataDHT
.
Et on redémarre mysql :
sudo service mysql restart
Voilà, maintenant on va se connecter en tant que l'utilisateur manu à la base de donnée dataDHT et définir le nom de la table et des champs

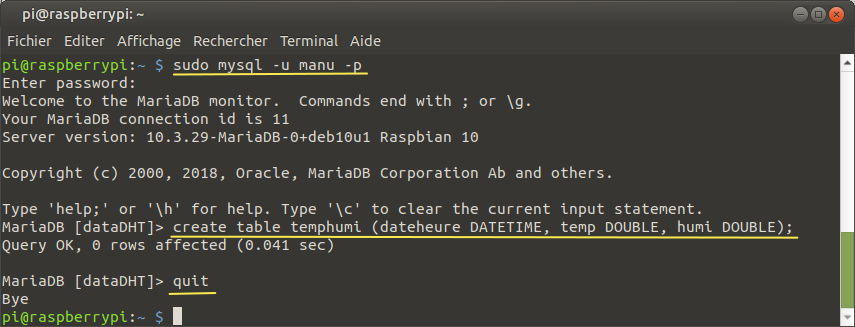

sudo mysql -u manu -p
tapez le mot de passe, dans notre exemple, soundsysteme et vous entrez dans la console mysql
use dataDHT;
On va maintenant créer la table nommé temphumi
qui contiendra les champs dateheure
de type DATETIME (format de date et heure),
temp
de type DOUBLE (nombre à virgule) et humi
de type DOUBLE (nombre à virgule)
create table temphumi (dateheure DATETIME, temp DOUBLE, humi DOUBLE);
Et on quitte :
quit
Et on redémarre mysql :
sudo service mysql restart

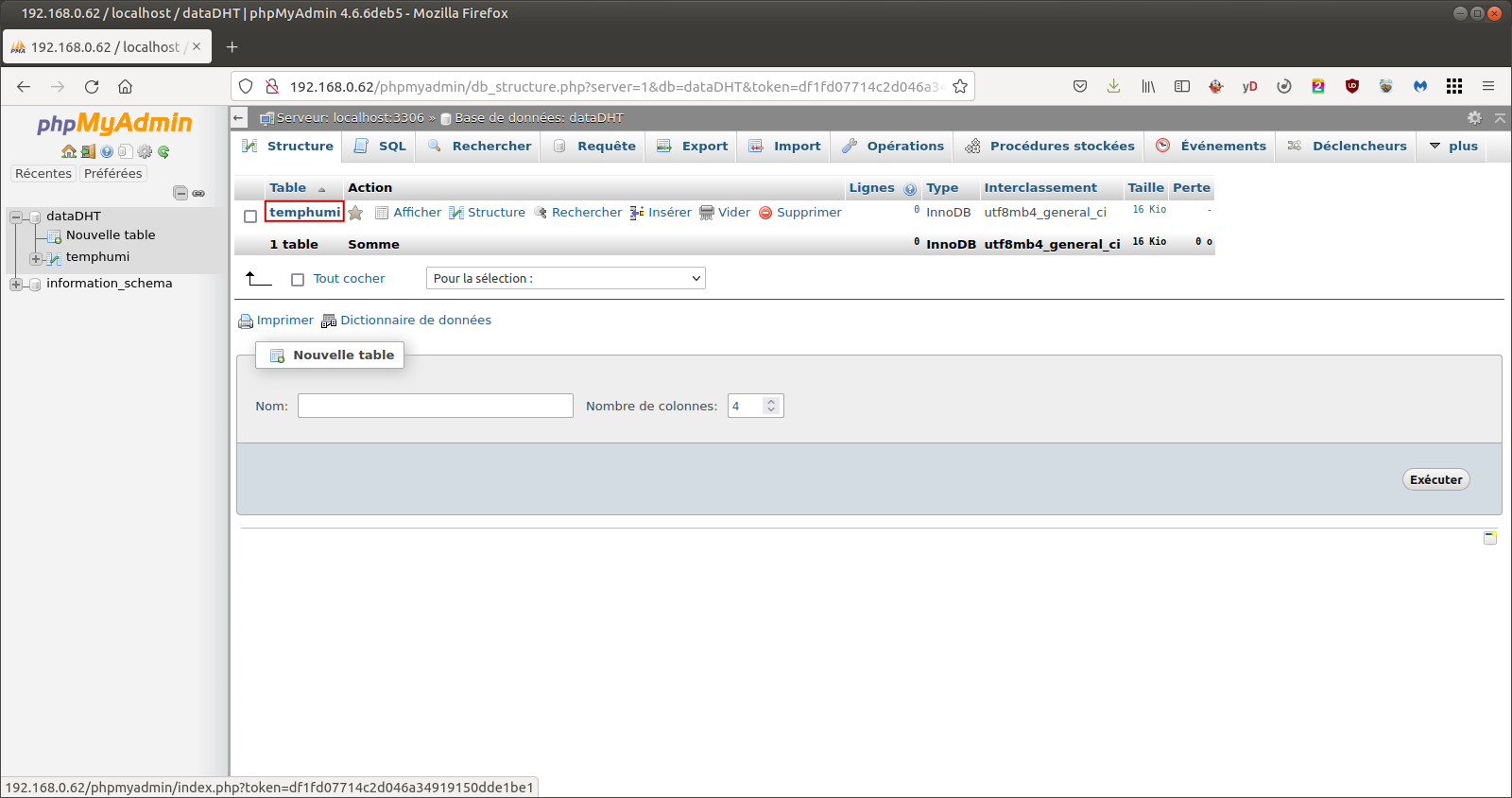

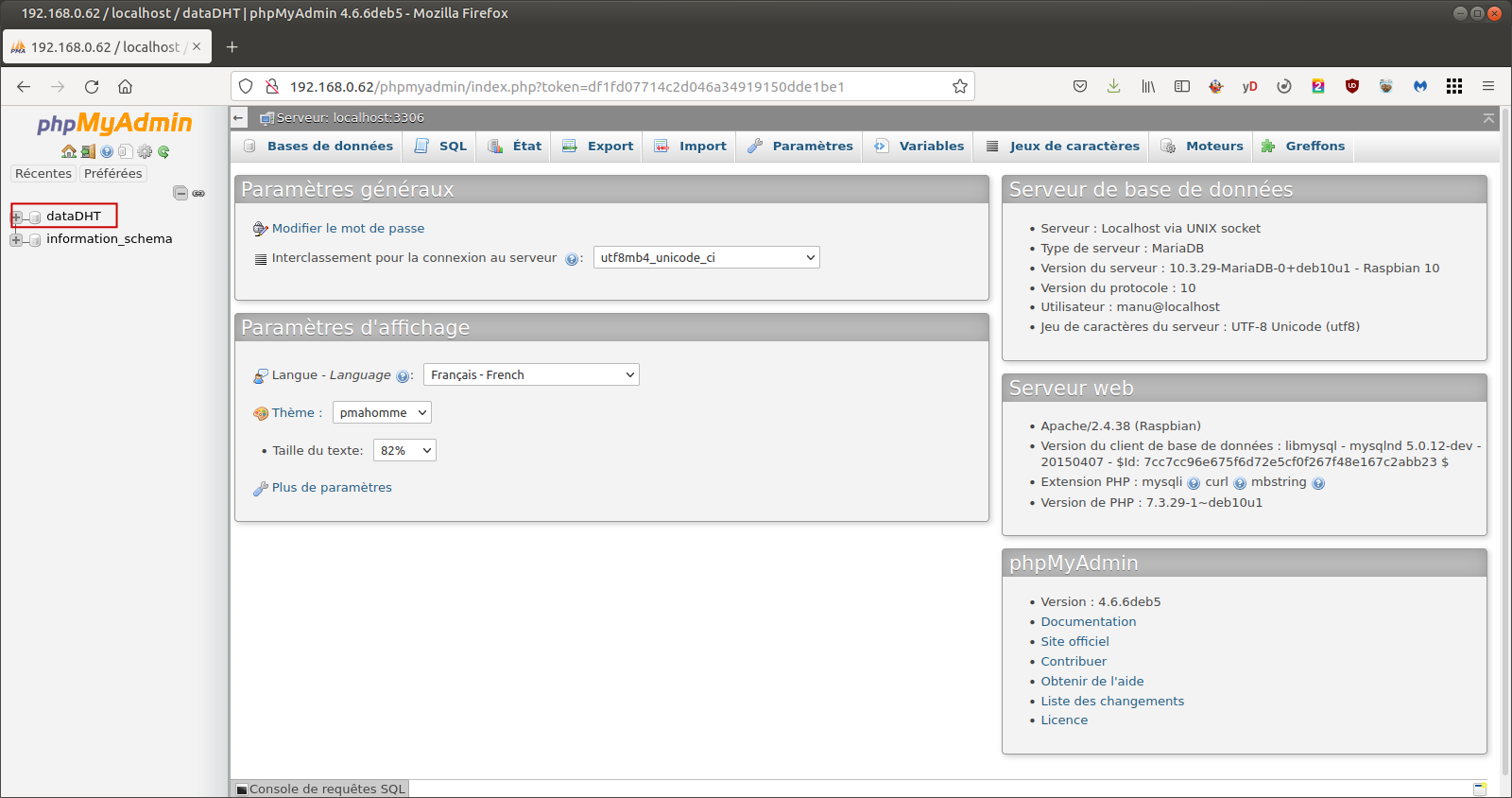

Vous pouvez la voir également par phpmyadmin

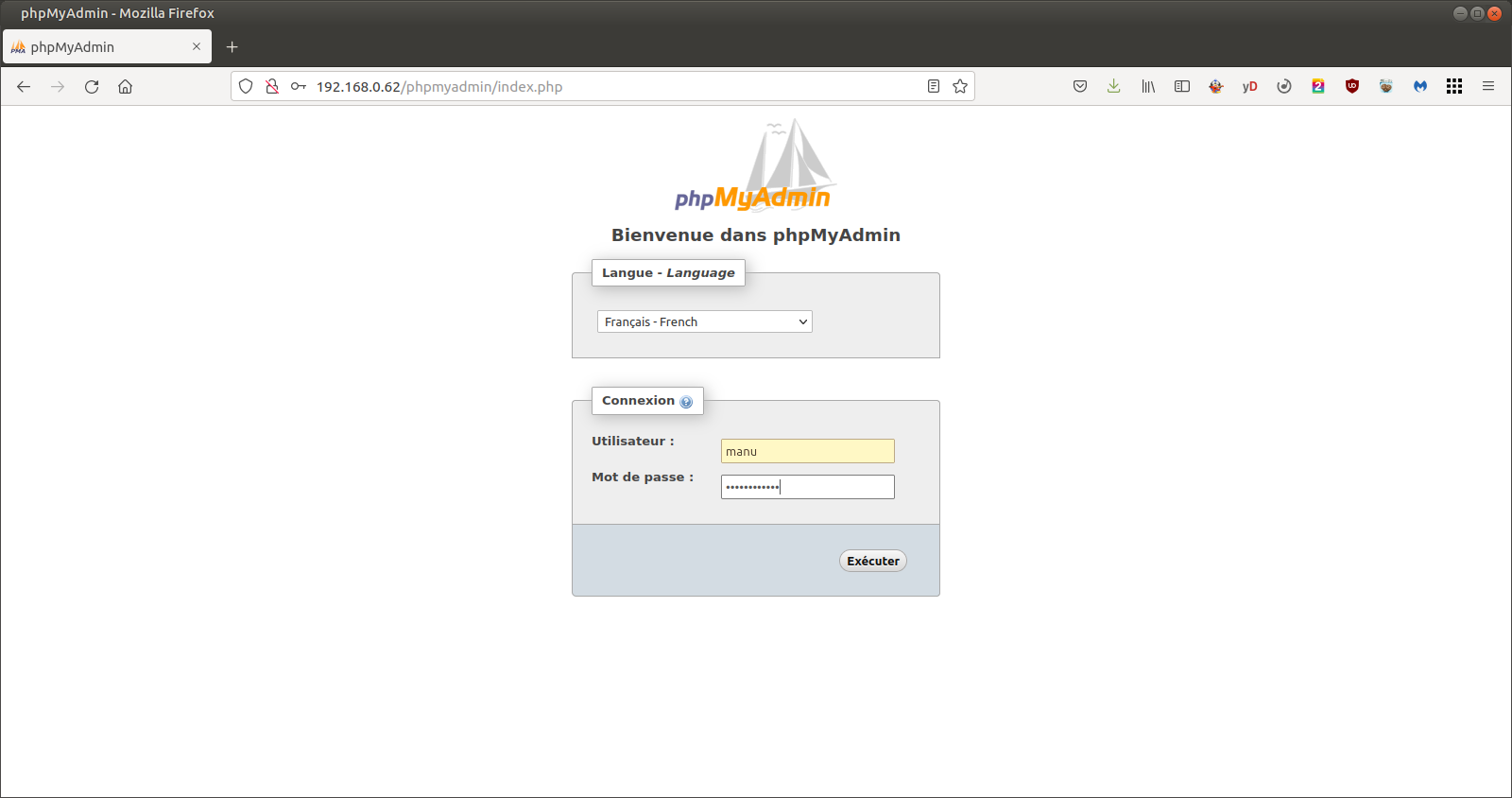

On se connecte 192.168.XXX.XXX/phpmyadmin avec le login manu
et mot de passe soundsysteme
Si une erreur count(): Parameter must be an array or an object that implements Countable
apparaît, il faut taper cette commande dan le terminal du pi :
sudo sed -i "s/|\s*\((count(\$analyzed_sql_results\['select_expr'\]\)/| (\1)/g" /usr/share/phpmyadmin/libraries/sql.lib.php
Et on redémarre apache :
sudo systemctl restart apache2
Voila notre base de donnée est prête.
Le programme
On va créer un petit programme qui lit la sonde et envoi les datas à notre base de donnée.
cd /home/pi
Puis
nano dht.py
Et copier le programme suivant :
Penser à supprimer les lignes vides en début de programme dans nano après avoir copier le code, sinon vous aurez une erreur.
Maintenant on teste le programme :
python dht.py

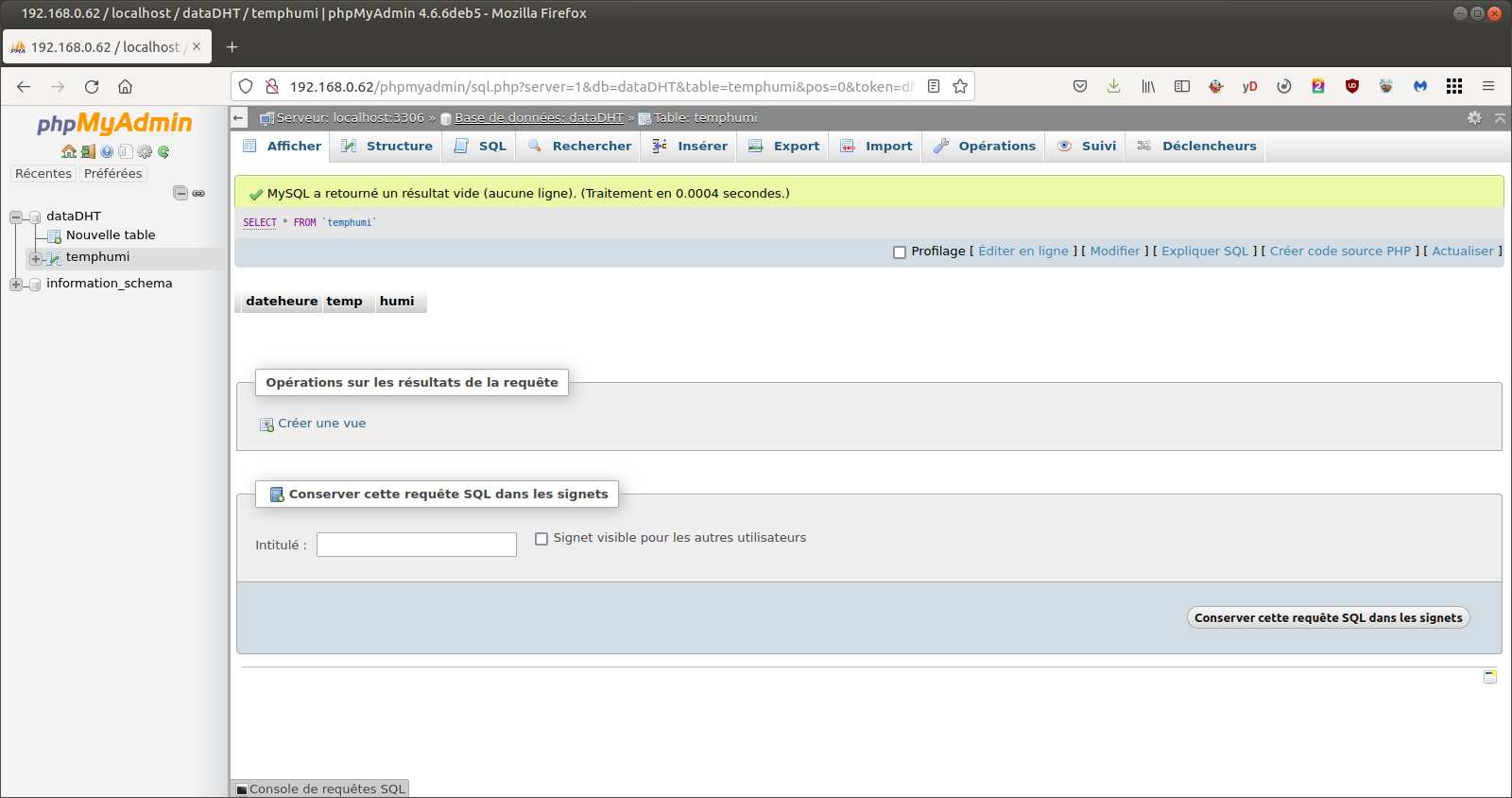

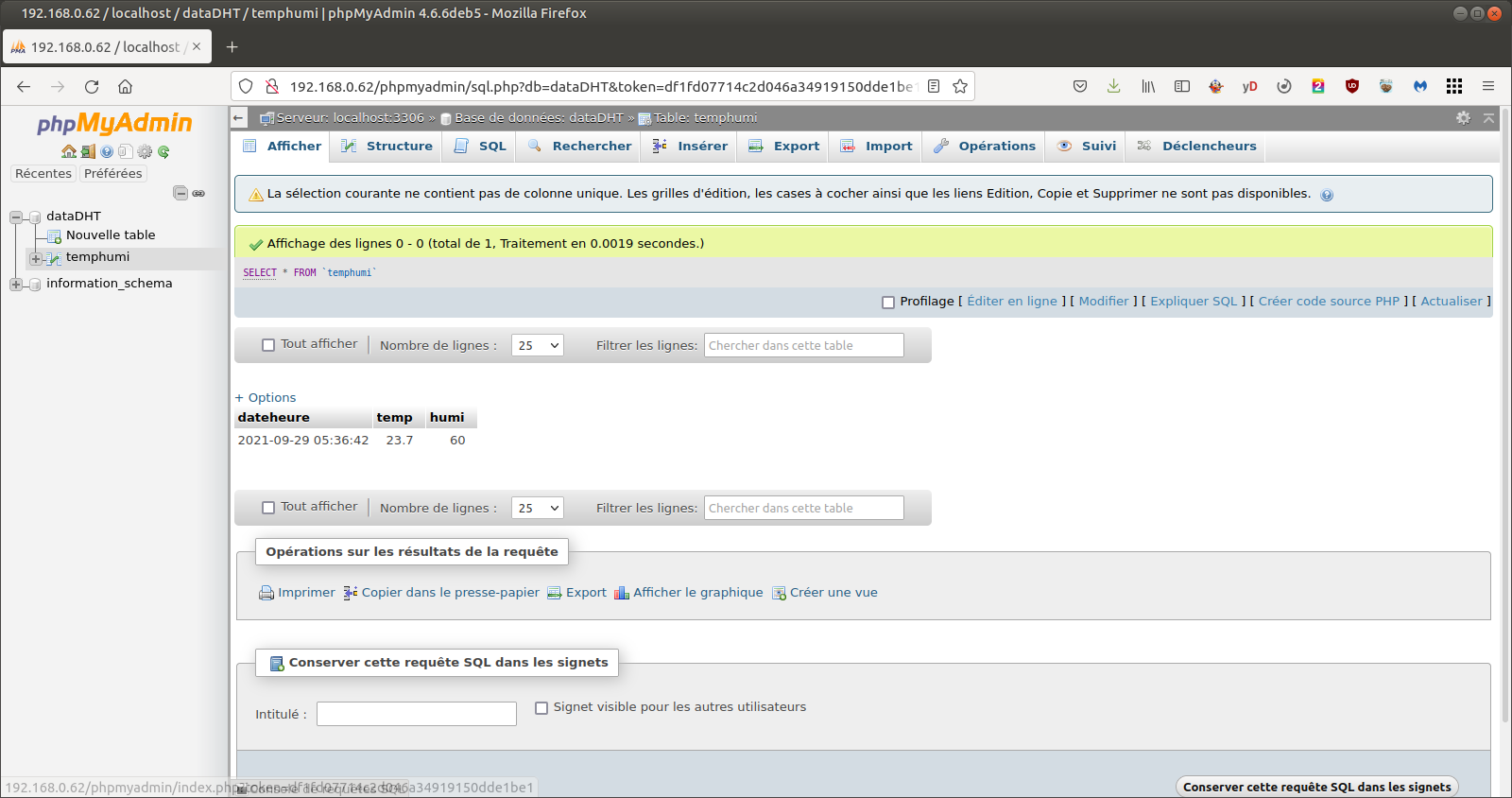

On se connecte à phpmyadmin : 192.168.XXX.XXX/phpmyadmin avec le login manu
et mot de passe soundsysteme
Nos datas on bien été enregistré dans la base de donnée.

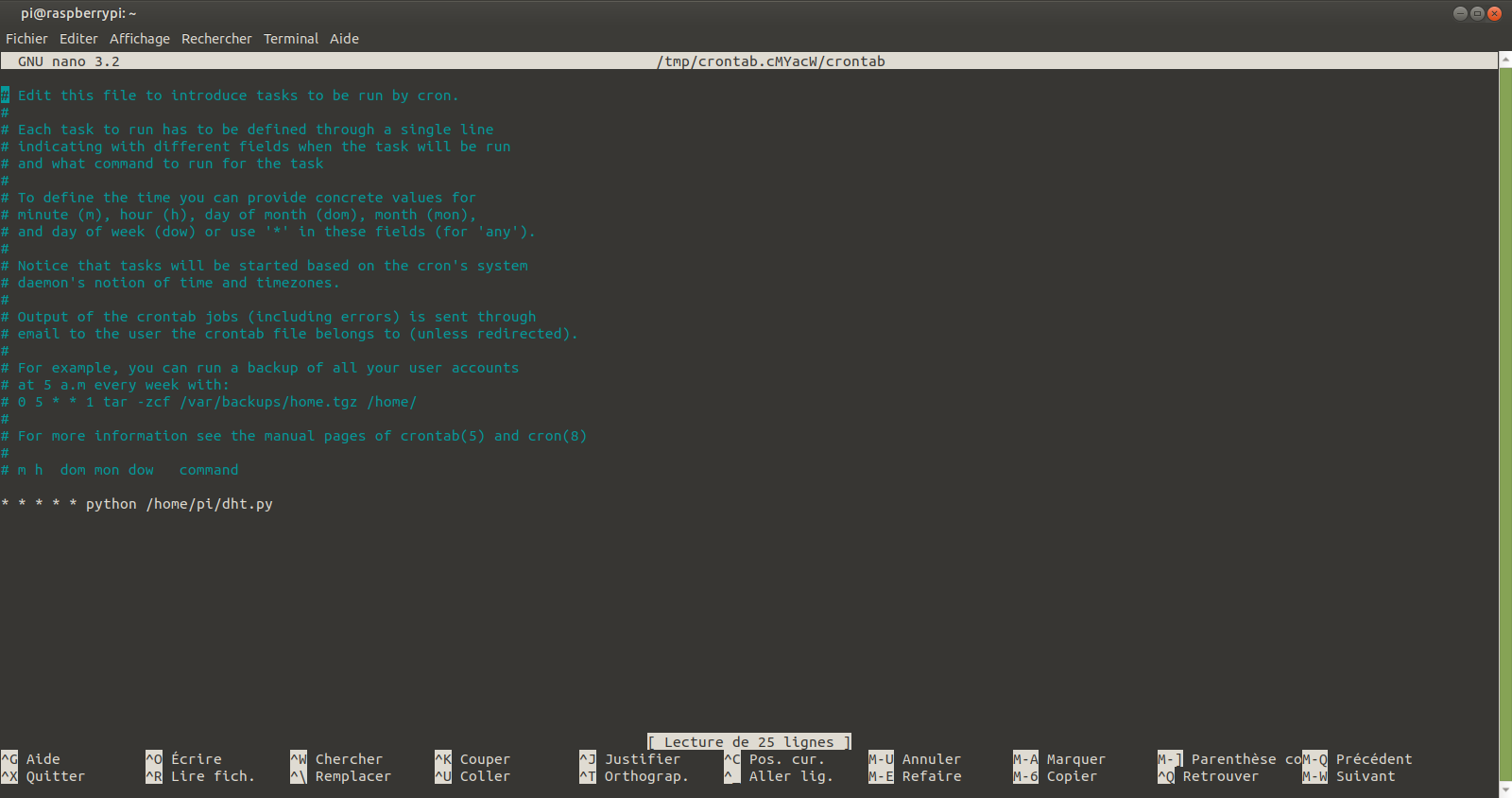

Pour lancer ce programme toute les minutes, on va passer par une tâche cron, On tape :
crontab -e
validez le choix par defaut [1]
Puis on ajoute ces lignes à la fin (toute les minutes, le programme se lance et envoi les datas à la BDD)
* * * * * python /home/pi/dht.py

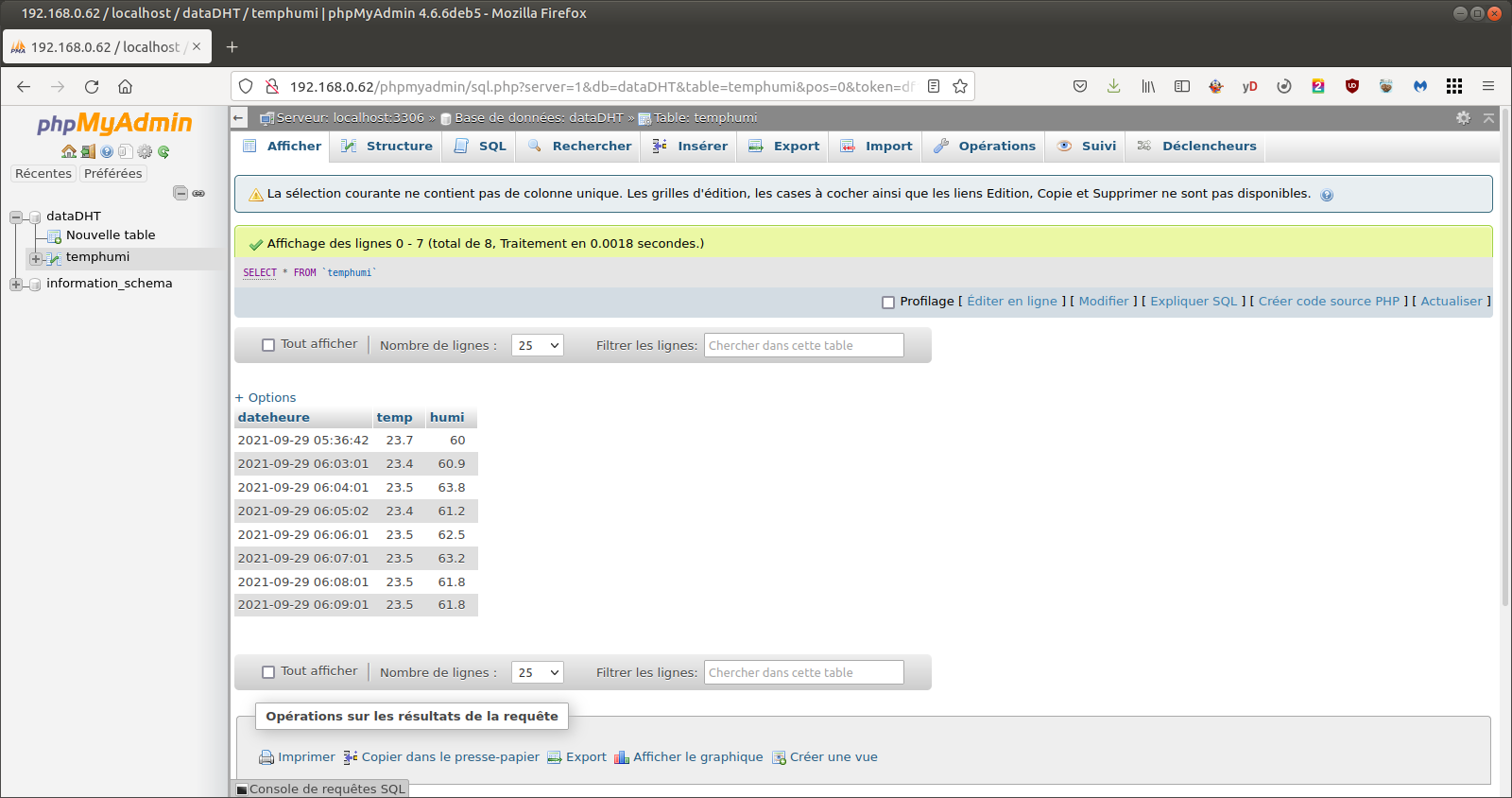

Au bout de quelques minutes vous pouvez constater que les relevés sont bien automatisés :
Une page web simple
Bon voilà tout est prêt, on va maintenant créer notre page web, on se rend dans le dossier web d'apache :
cd /var/www/html
On y crée un dossier qui contiendra notre site web, je le nomme sonde
:
mkdir sonde
On se s'y déplace :
cd sonde
Et on y crée 3 fichiers :
Le premiers est la page data.php
nano data.php
Et copier le code suivant :

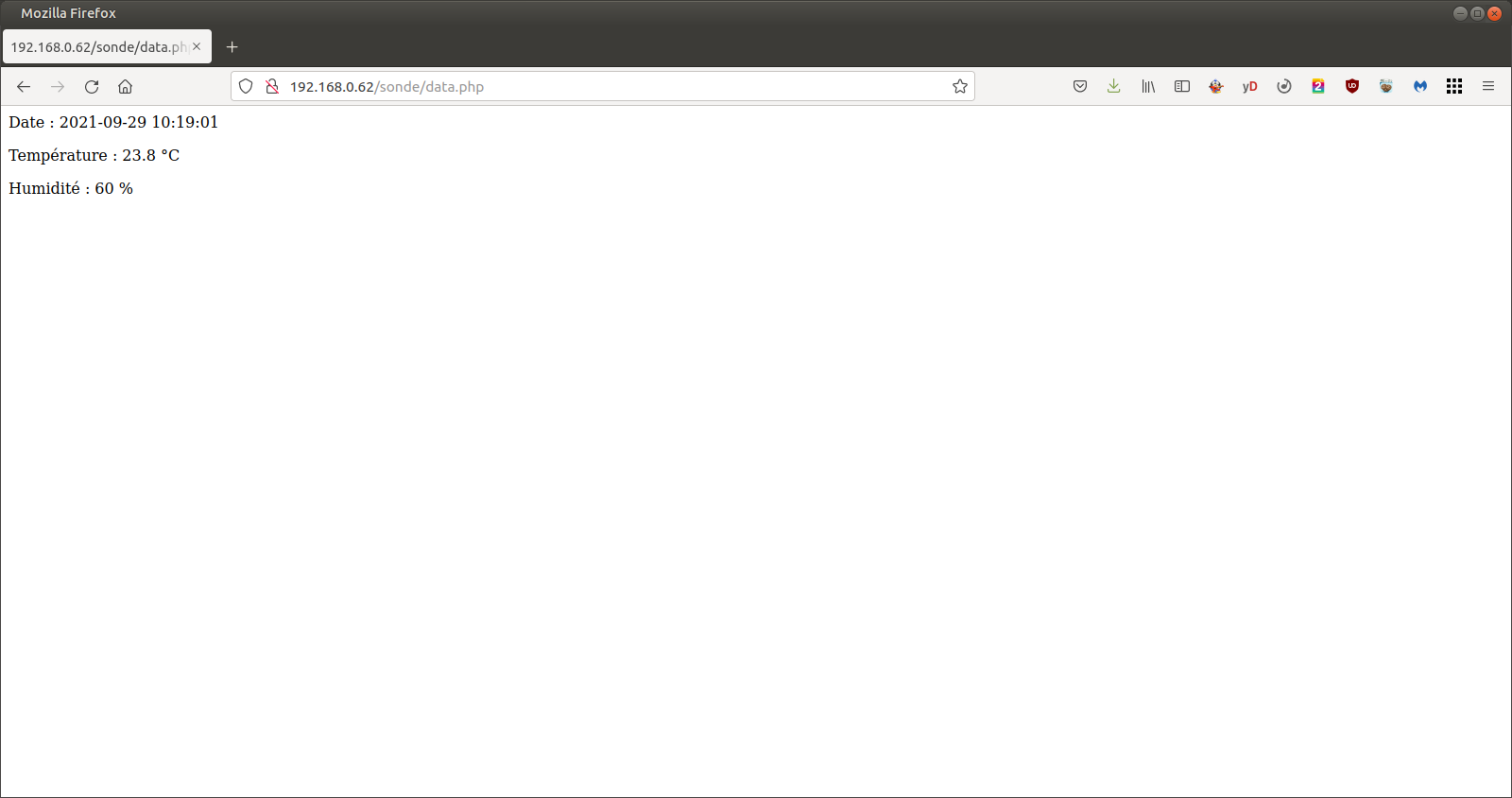

A ce stade, on peut déjà voir nos datas dans un navigateur à l'adresse XXX.XXX.XXX.XXX/sonde/data.php en remplaçant les XXX par l'adresse IP du Raspberry.
Seulement les datas ne se rafraîchissent pas toutes seules et il n'y a pas de déco
Le second est la page index.php elle nous permet de faire rafraîchir ces datas
nano index.php
Et copier le code suivant :
A ce stade, les datas se rafraîchissent mais il reste la page de déco a faire, vérifiez à cette adresse : XXX.XXX.XXX.XXX/sonde/index.php en remplaçant les XXX par l'adresse IP du Raspberry.
Et le troisième est la page de déco index.css
nano index.css
Et copier le code suivant :

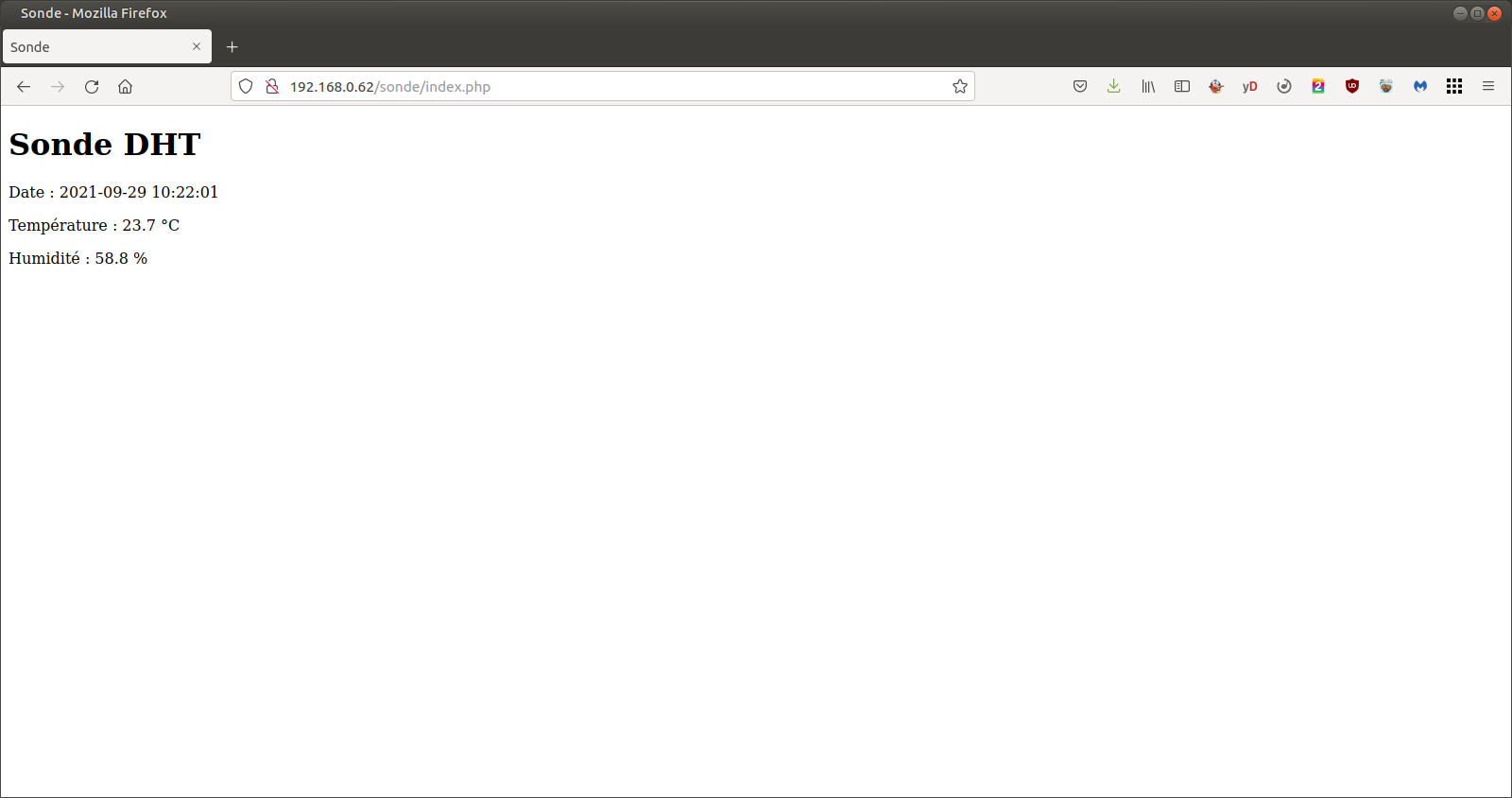

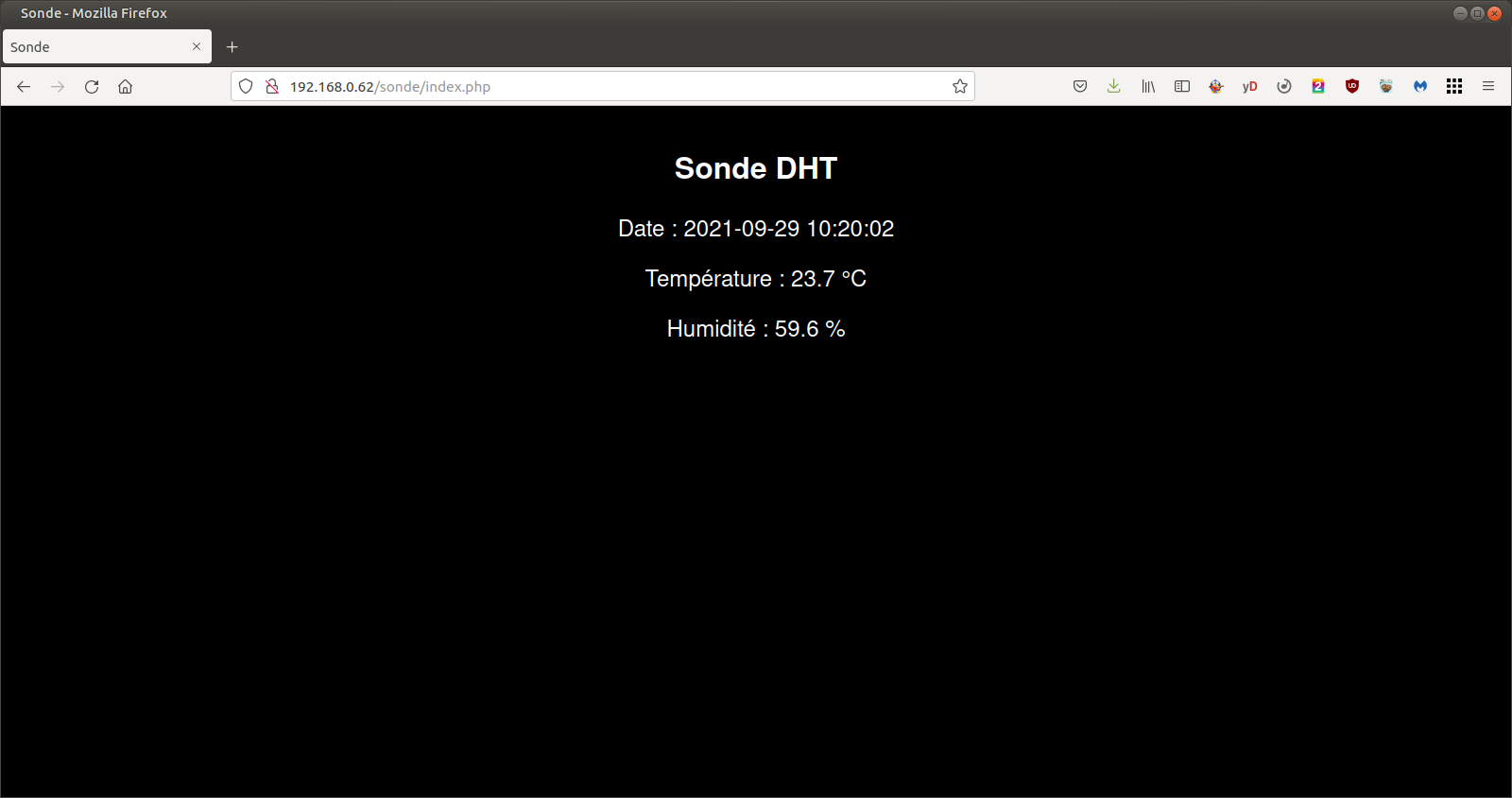

Voila le résultat, toujours à l'adresse XXX.XXX.XXX.XXX/sonde/index.php :
Un graphique utilisant la Base De Donnée
On va créer un nouveau site, donc un nouveau dossier, je le nomme graph
:
cd /var/www/html
mkdir graph && cd graph
Pour faire des graphes il existe plein de librairies, j'utilise highcharts une librairie JavaScript.
Pour la télécharger : highcharts

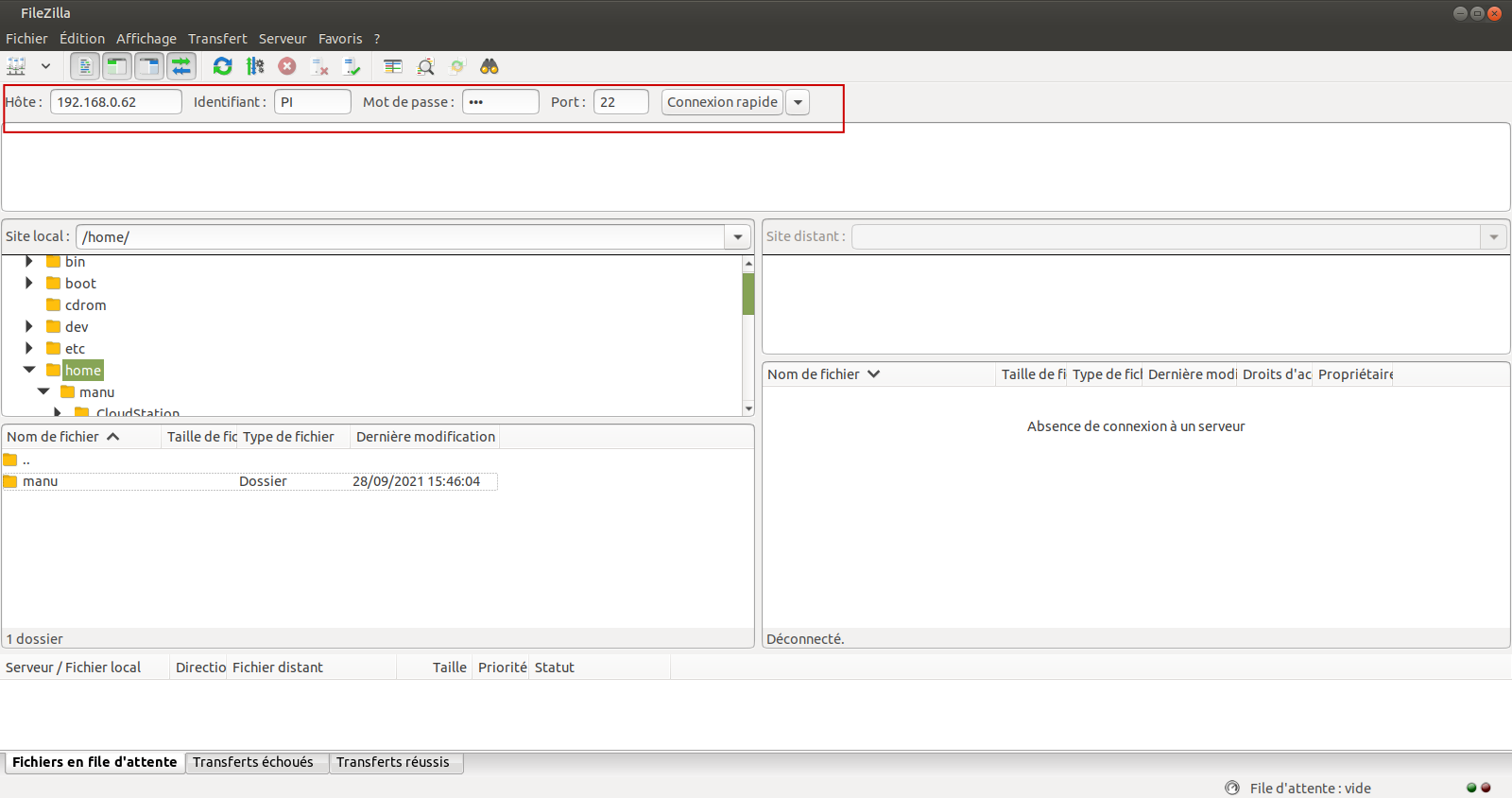

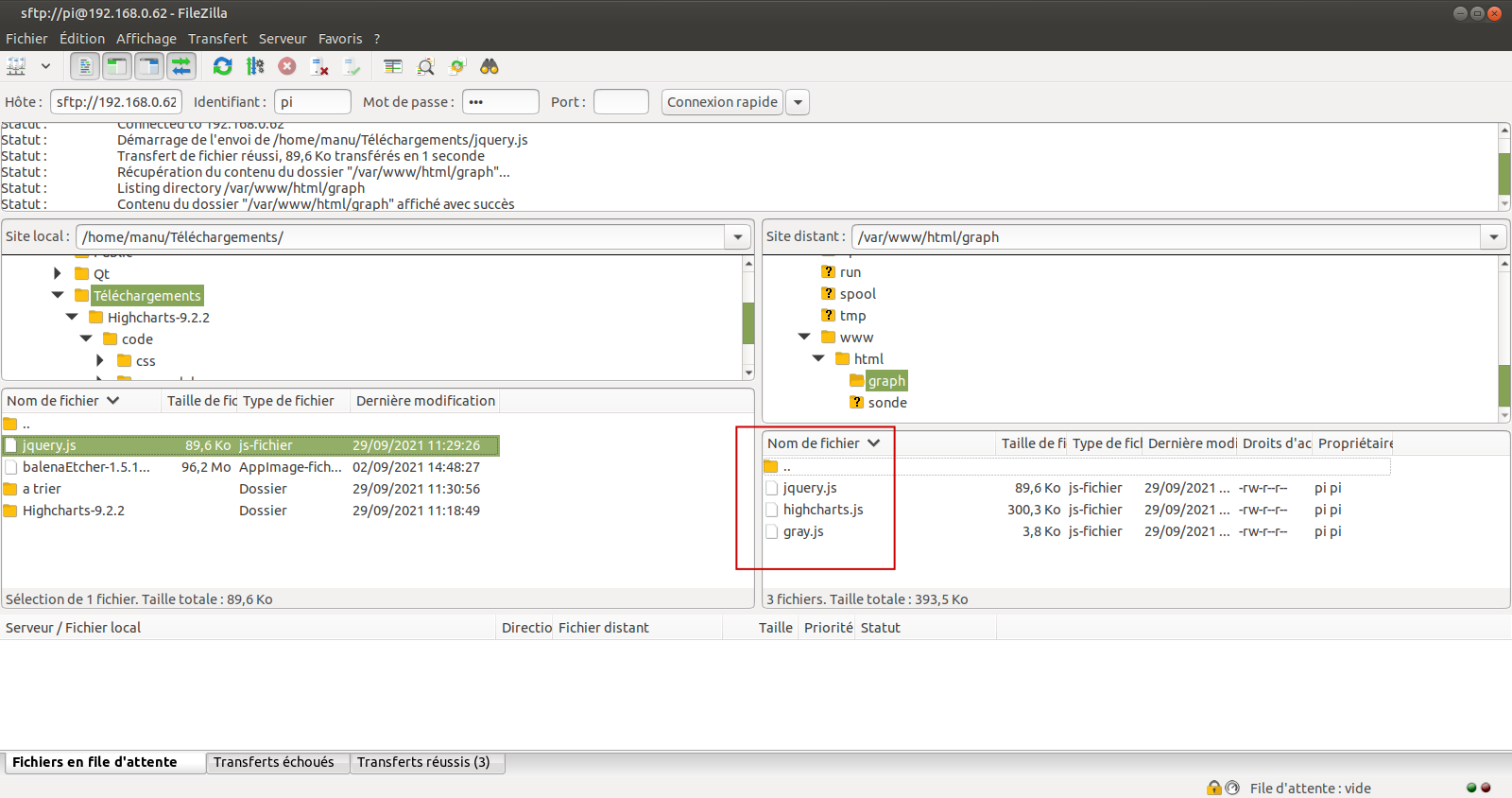

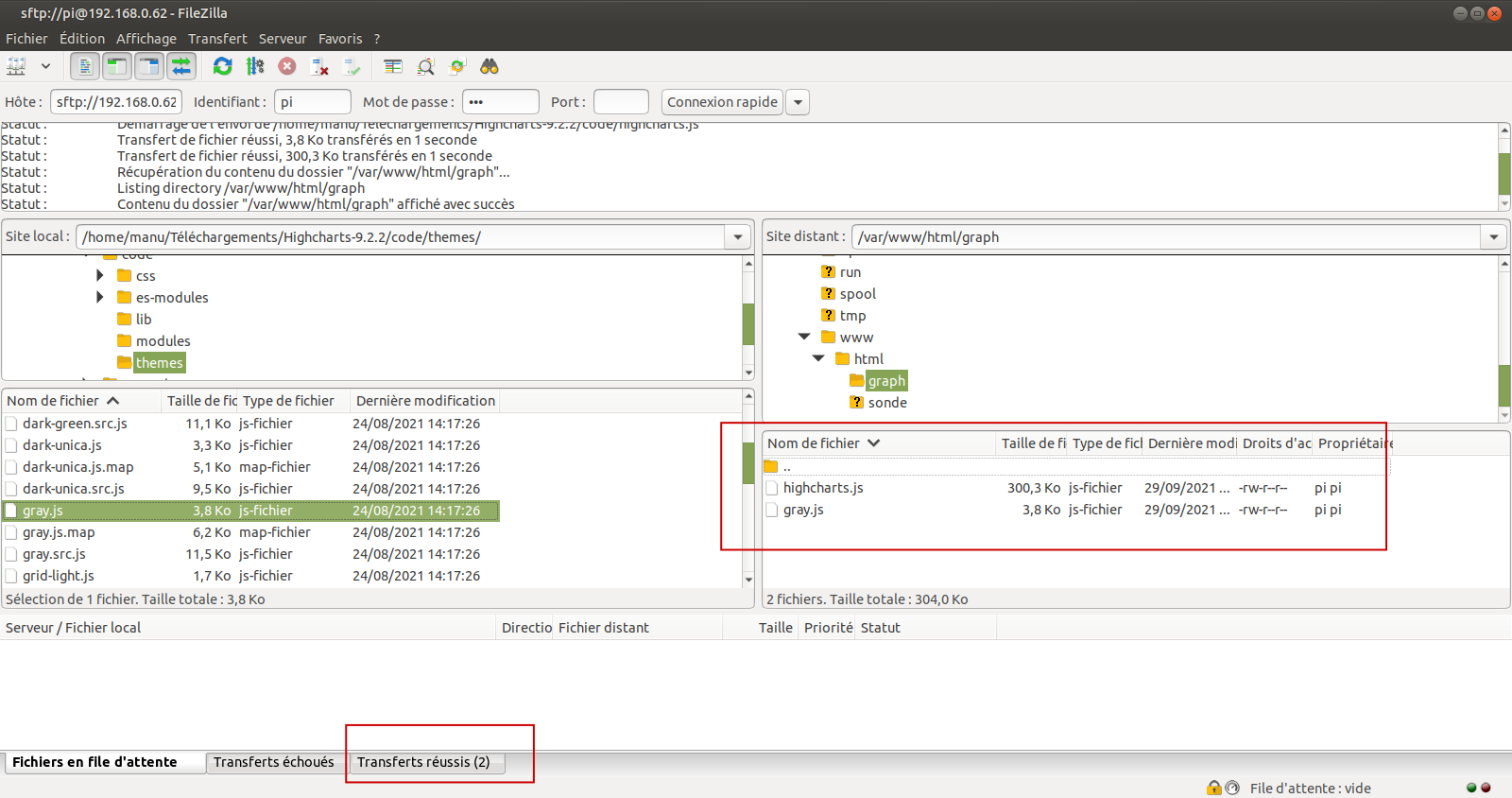

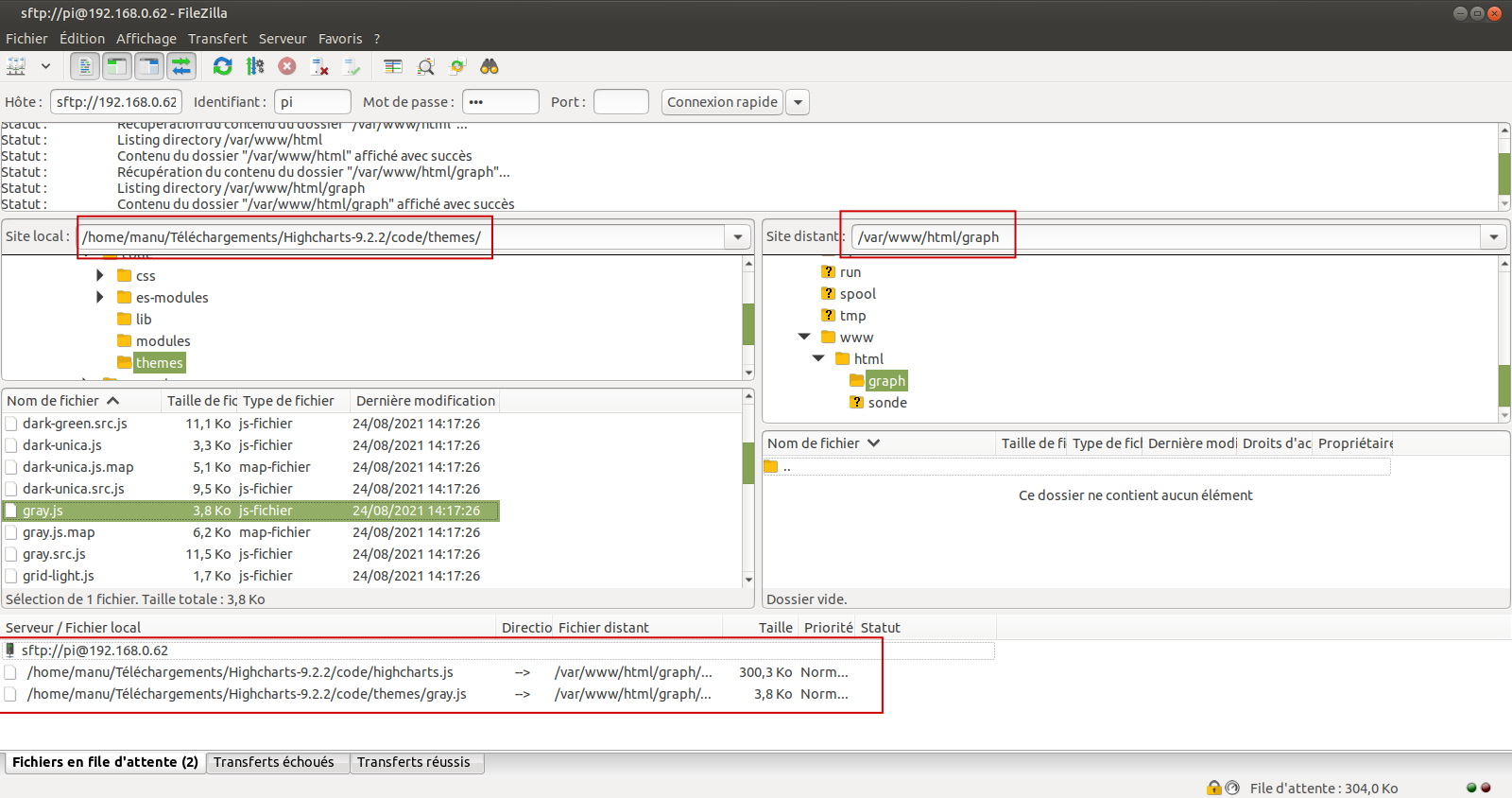

Dézippez le dossier, puis à l'aide de Filezilla,
copiez le fichiers highcharts.js
qui se trouve dans le sous-dossier code
,
et le thème gray.js
qui se trouve dans le sous-dossier theme
dans votre dossier /var/www/html/graph
du Raspberry Pi.

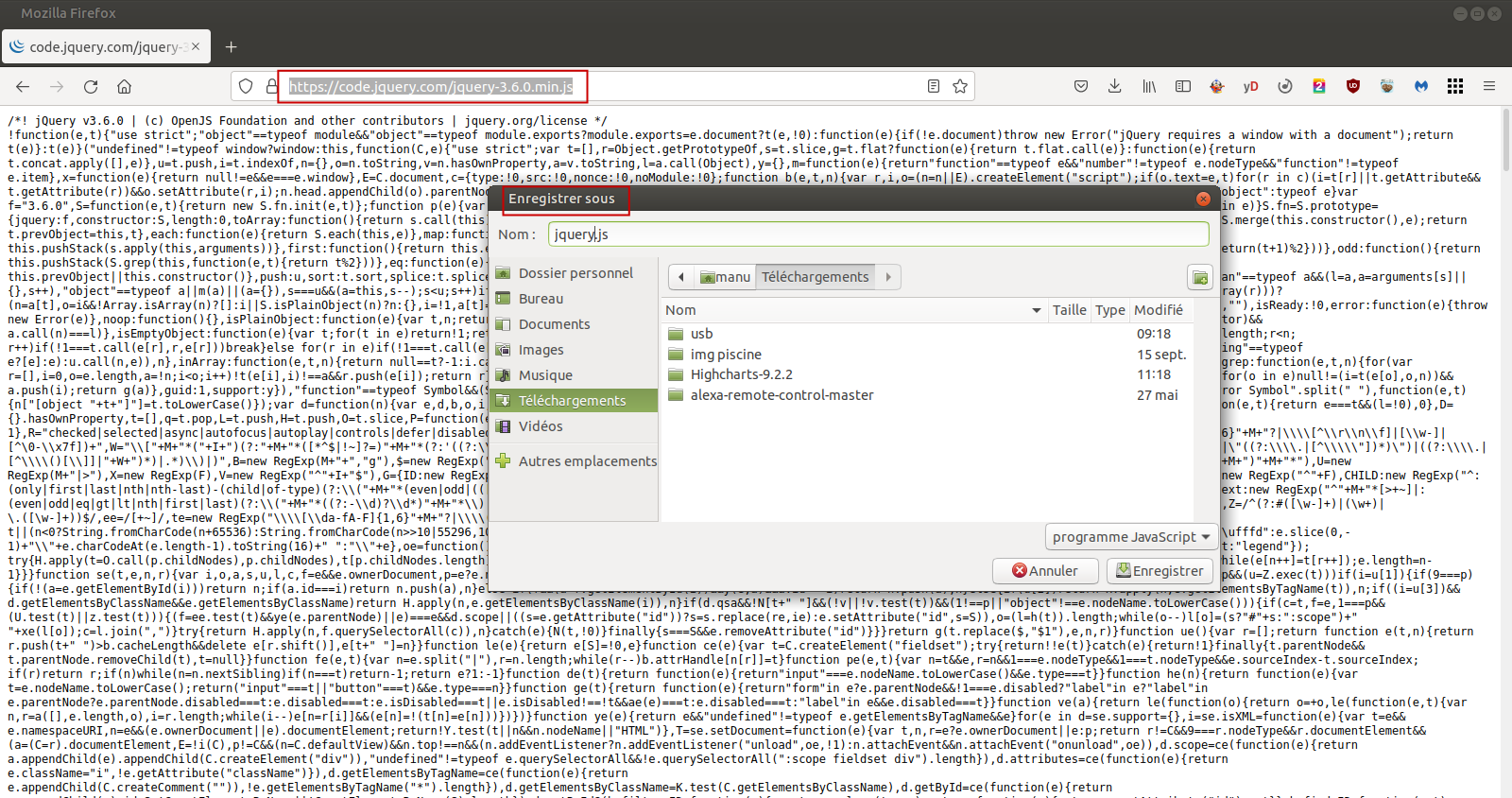

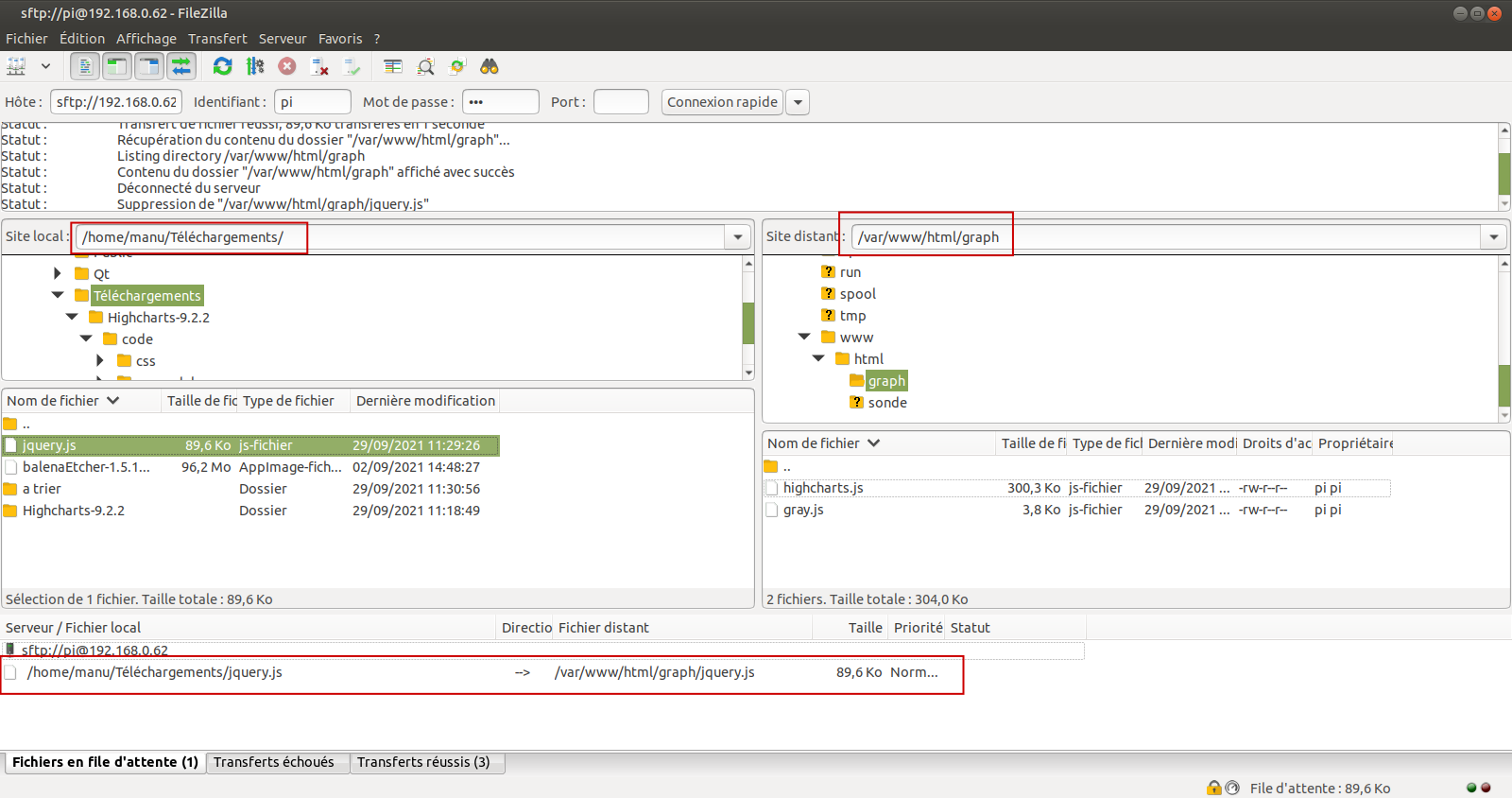

Téléchargez également jquery en enregistrant la page dans un dossier de votre pc, ( téléchargement par ex ) renommez le en jquery.js :
Copiez le à l'aide de Filezilla
dans votre dossier web du Raspberry Pi /var/www/html/graph
.
Nous avons donc la librairie highcharts
, le thème gray
et la librairie jquery
On va donc créer en premier le fichier qui récupère les datas de la base de donnée et les affiche sous format json afin que l'on puisse les utiliser pour les graphiques.
cd /var/www/html/graph && nano data.php
Et copier le code suivant :

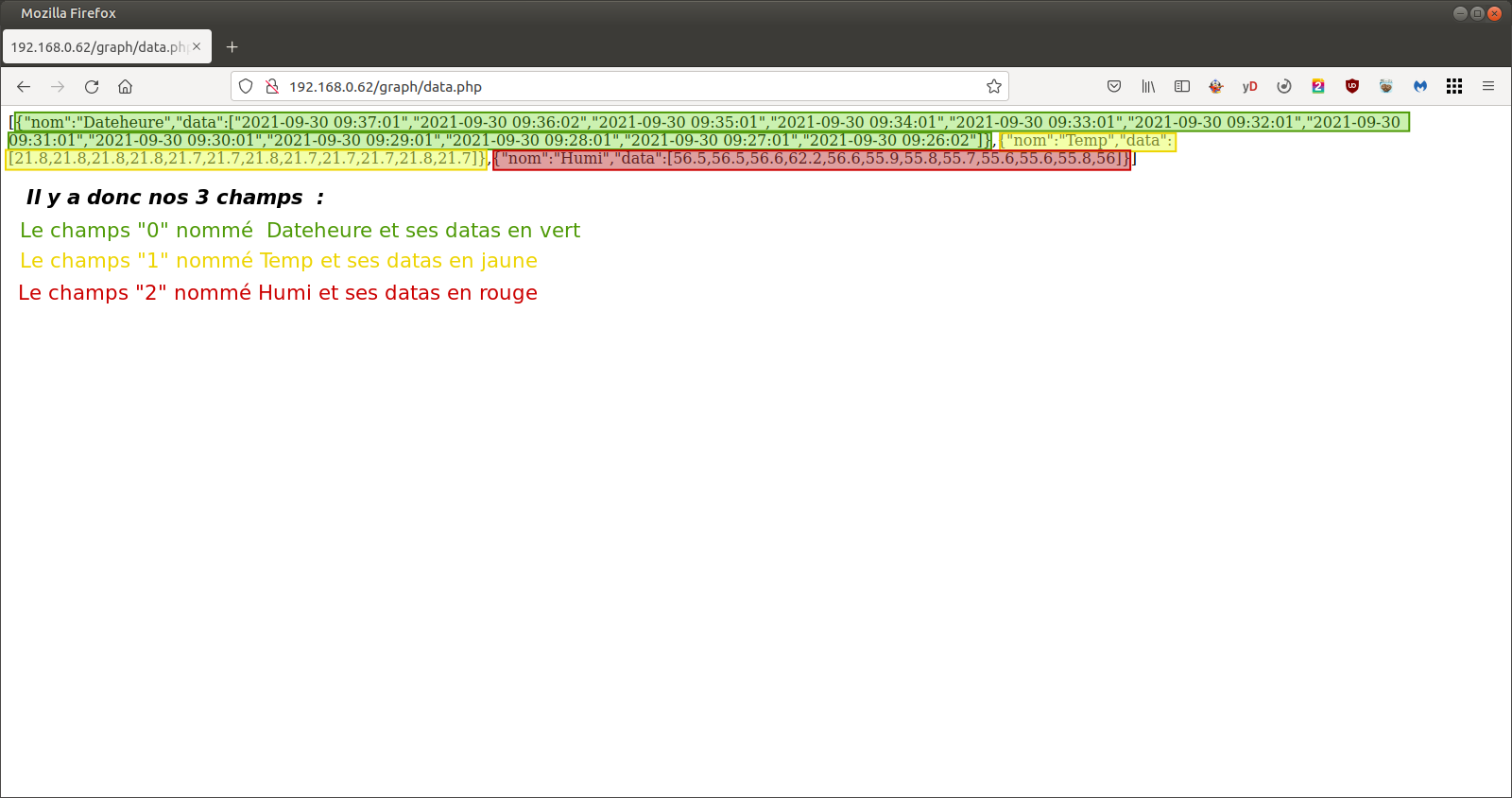

Voila le résultat, à l'adresse XXX.XXX.XXX.XXX/graph/data.php :
On va maintenant créer la page qui va accueillir le graph :
nano index.php
Et copier le code suivant :
Voila le résultat, à l'adresse XXX.XXX.XXX.XXX/graph/index.php :
Il n'y a que le titre sans déco car on a pas encore créer le graphique graph.js
et la page déco index.css
On va maintenant créer le graphique :
nano graph.js
Et copier le code suivant :

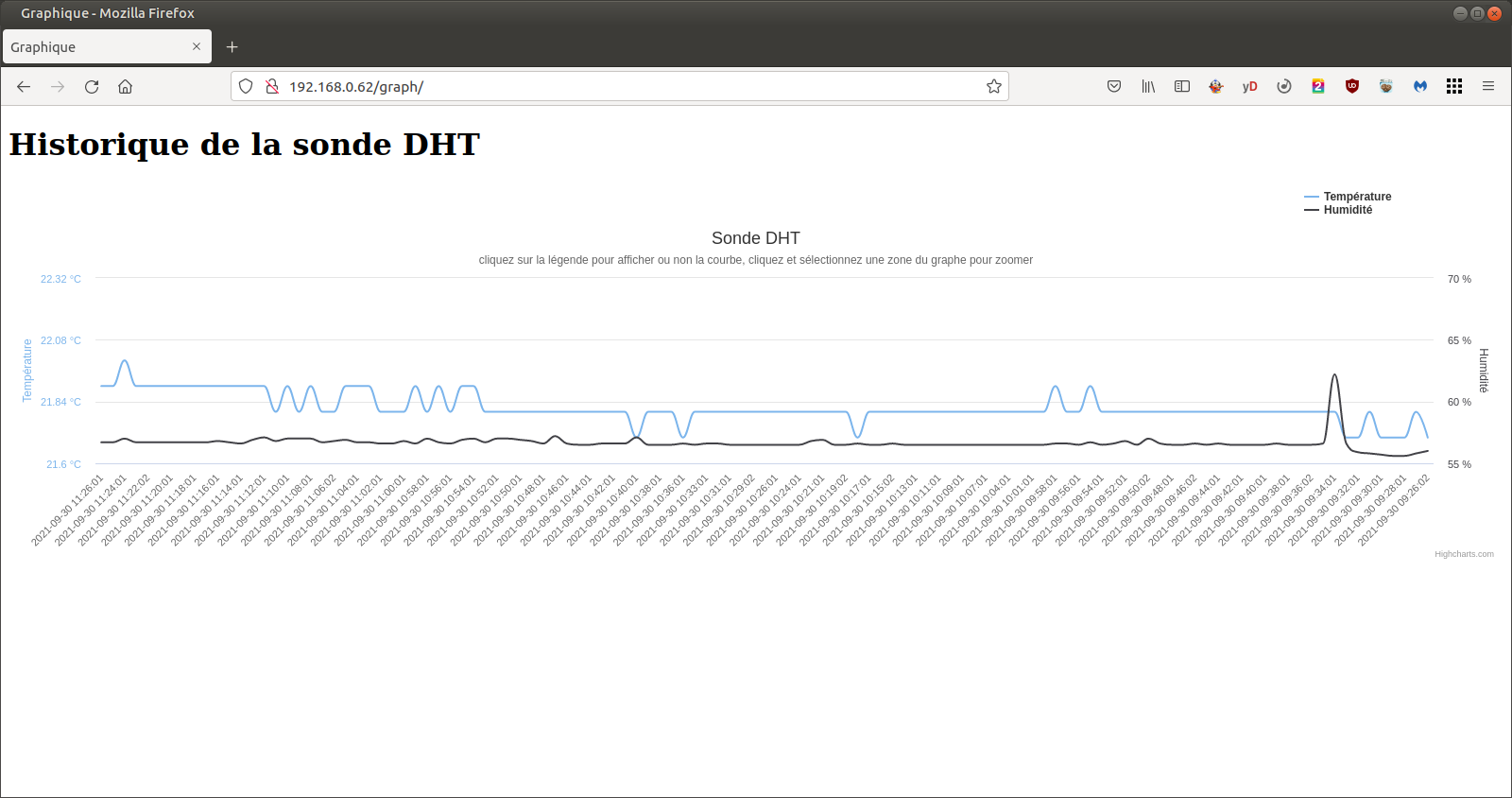

Voila le résultat, à l'adresse XXX.XXX.XXX.XXX/graph/index.php :
C'est pas mal, non ? il reste à ajouter la page déco index.css
nano index.css
Et copier le code suivant :
puis on ajoute cette ligne <script src="gray.js"></script>
après l'appel du graphique dans la page index.php, comme ceci :

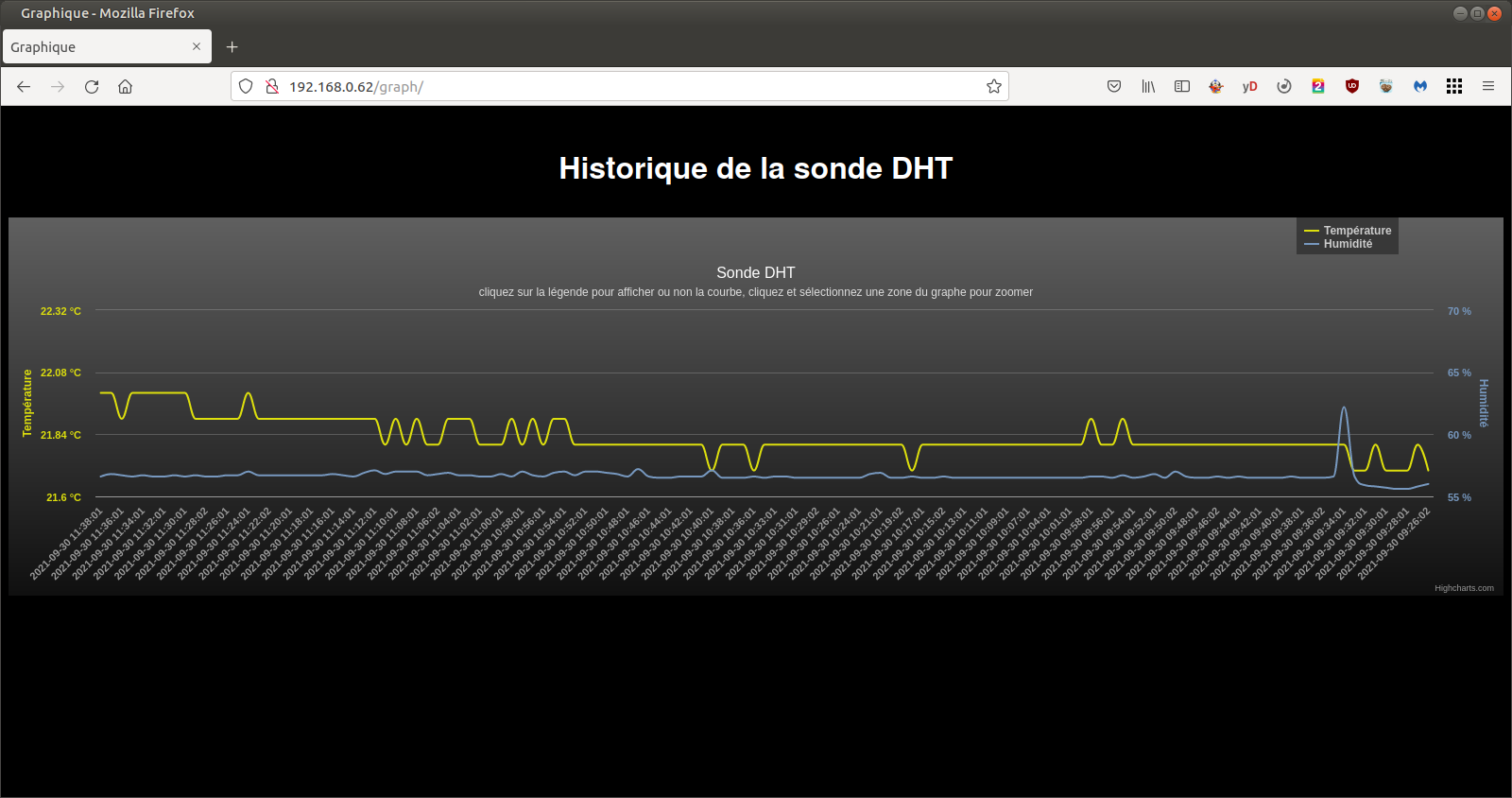

Voila le résultat, à l'adresse XXX.XXX.XXX.XXX/graph/index.php :
Dessiner des jauges
On va créer un nouveau site, donc un nouveau dossier, je le nomme jauge
:
cd /var/www/html
mkdir jauge && cd jauge
Pour faire des jauges il existe plein de librairies, j'utilise RGraph une librairie JavaScript.
Pour la télécharger : RGraph

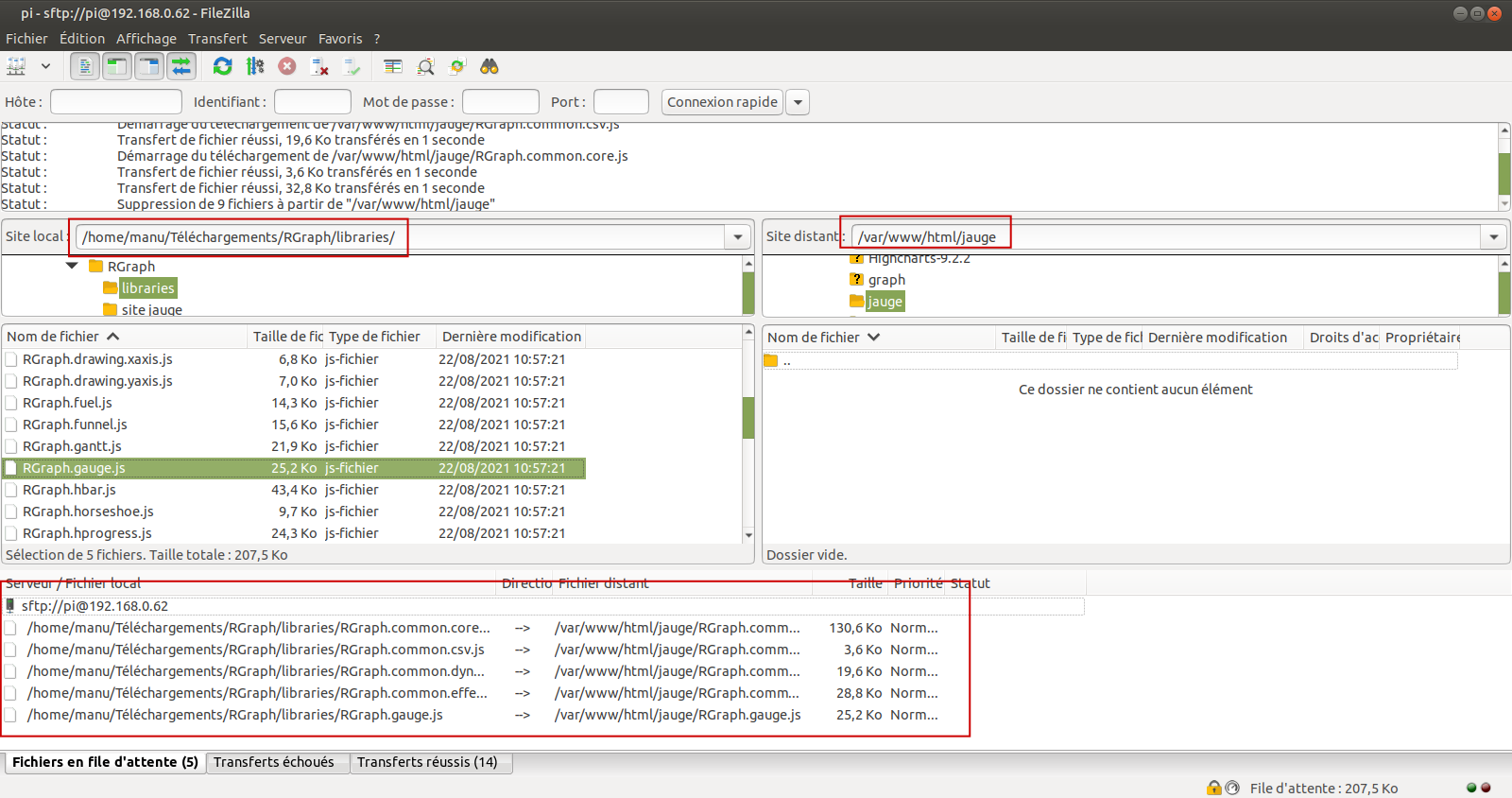

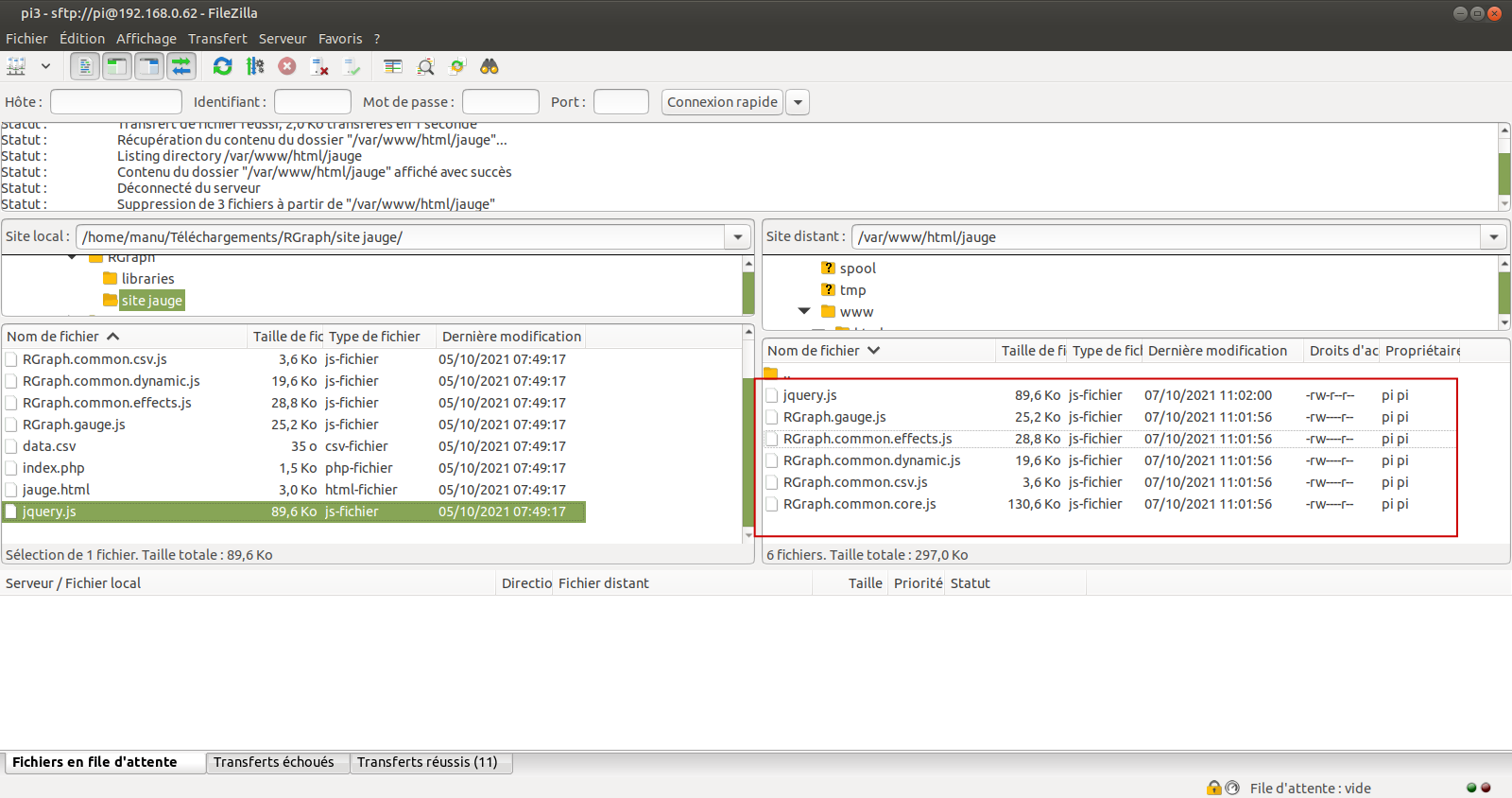

Dézippez le dossier, puis à l'aide de Filezilla,
copiez les fichiers :
RGraph.gauge.js
,
RGraph.common.effects.js
,
RGraph.common.dynamic.js
,
RGraph.common.csv.js
et RRGraph.common.core.js
qui
se trouvent dans le sous-dossier librairie
, dans votre dossier /var/www/html/jauge
du Raspberry Pi.
Téléchargez également jquery en enregistrant la page dans un dossier de votre pc, ( téléchargement par ex ) renommez le en jquery.js :

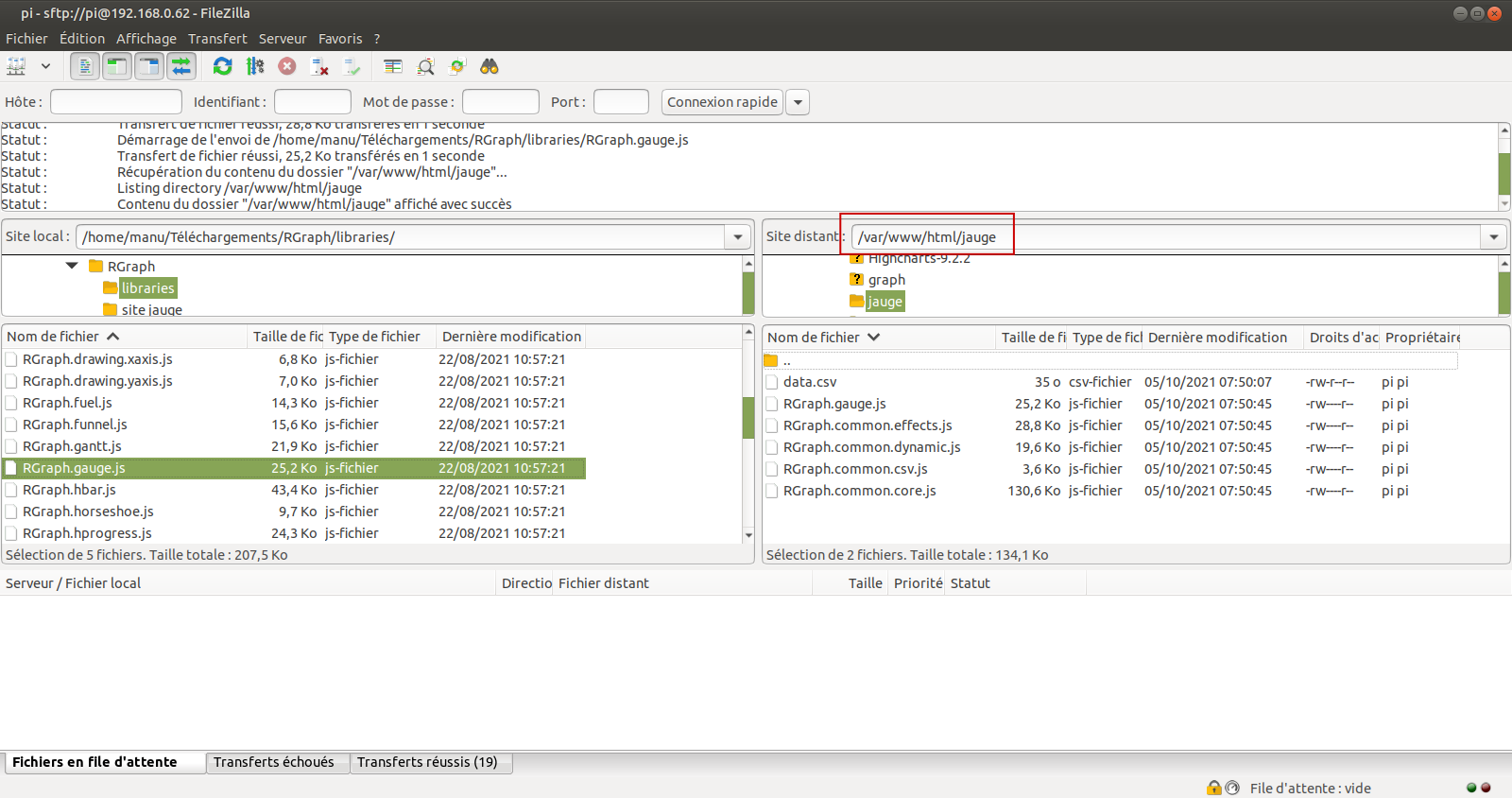

Copiez le à l'aide de Filezilla
dans votre dossier web du Raspberry Pi /var/www/html/jauge
.
Ces jauges récupèrent les datas dans un fichier au format CSV, et non par la BDD, on va donc ajouter l'écriture des datas dans un fichier CSV à notre programme en python dht.py
On supprime l'ancien programme :
rm /home/pi/dht.py
Et on créer le nouveau
nano /home/pi/dht.py
Et on copie le code suivant :
Penser à supprimer les lignes vides en début de programme dans nano après avoir copier le code, sinon vous aurez une erreur.
Si ce n'est pas déjà fait, pour lancer ce programme toute les minutes, on va passer par une tâche cron, On tape :
crontab -e
validez le choix par defaut [1]
Puis on ajoute ces lignes à la fin (toute les minutes, le programme se lance et envoi les datas à la BDD)
* * * * * python /home/pi/dht.py
On va maintenant créer la page qui va accueillir les jauges :
nano /var/www/html/jauge/index.php
Et copier le code suivant :

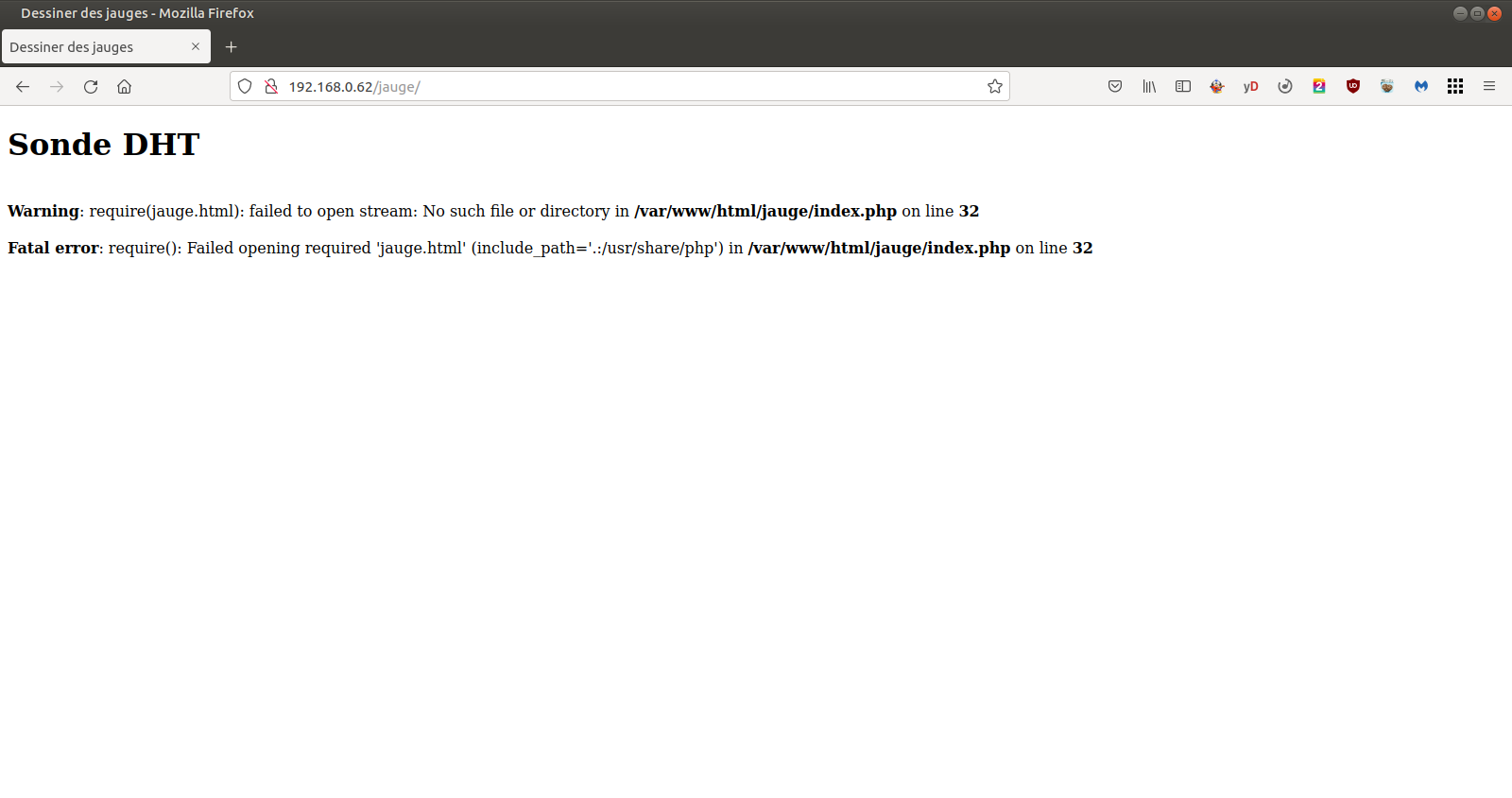

Voila le résultat, à l'adresse XXX.XXX.XXX.XXX/jauge/index.php :
PHP nous affiche une erreur car le fichier jauge.html que l'on souhaite insérer n'existe pas encore.
On va donc maintenant créer la page qui dessine les jauges :
nano /var/www/html/jauge/jauge.html
Et copier le code suivant :
Puis le fichier pour la déco :
nano /var/www/html/jauge/index.css
Et copier le code suivant :

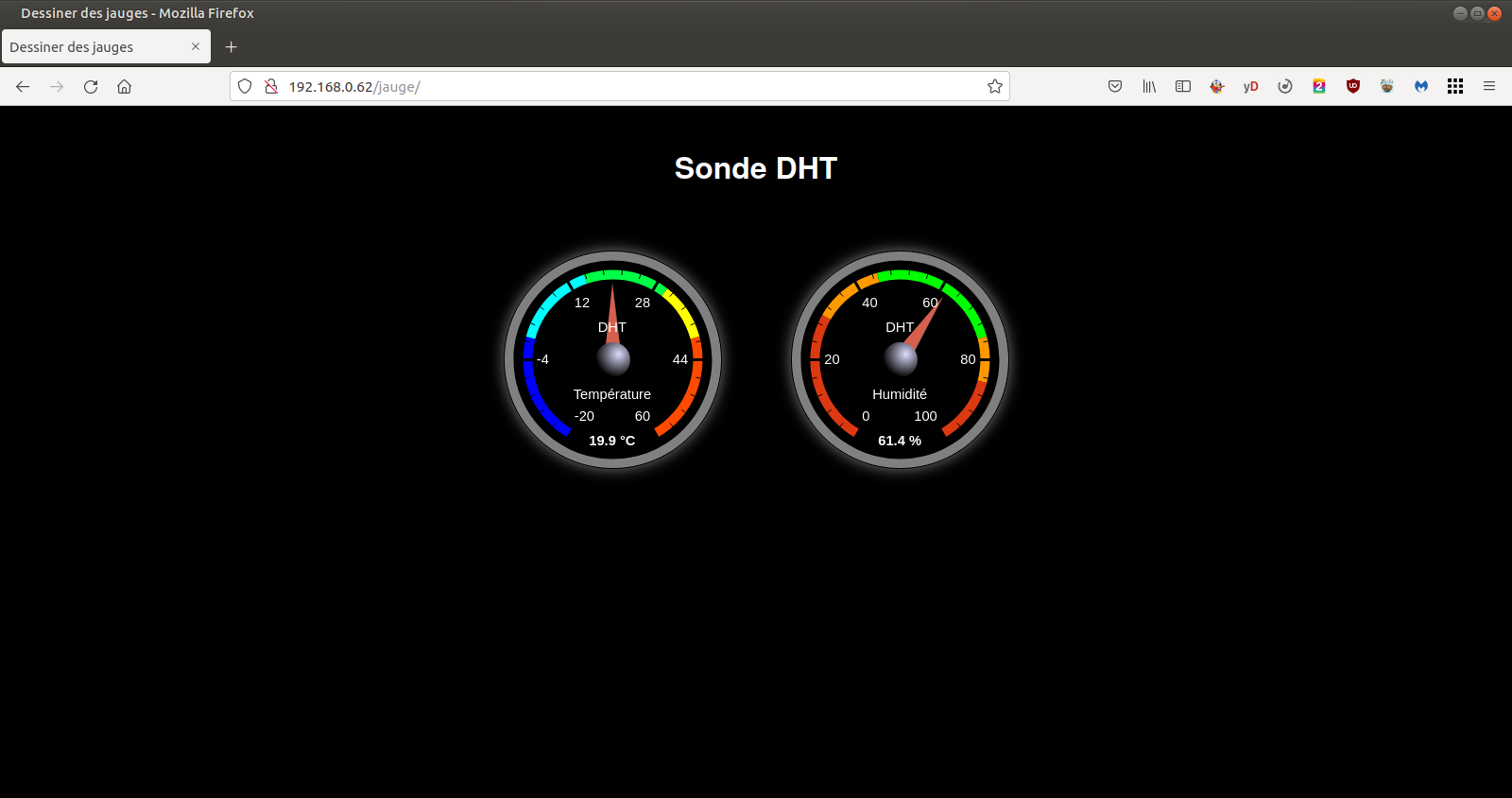

Voila le résultat, à l'adresse XXX.XXX.XXX.XXX/jauge/index.php :
Les jauges se rafraîchiront toutes les 30 secondes.
